動力電池雙層板焊接機演示視頻解說稿

開場（100字）

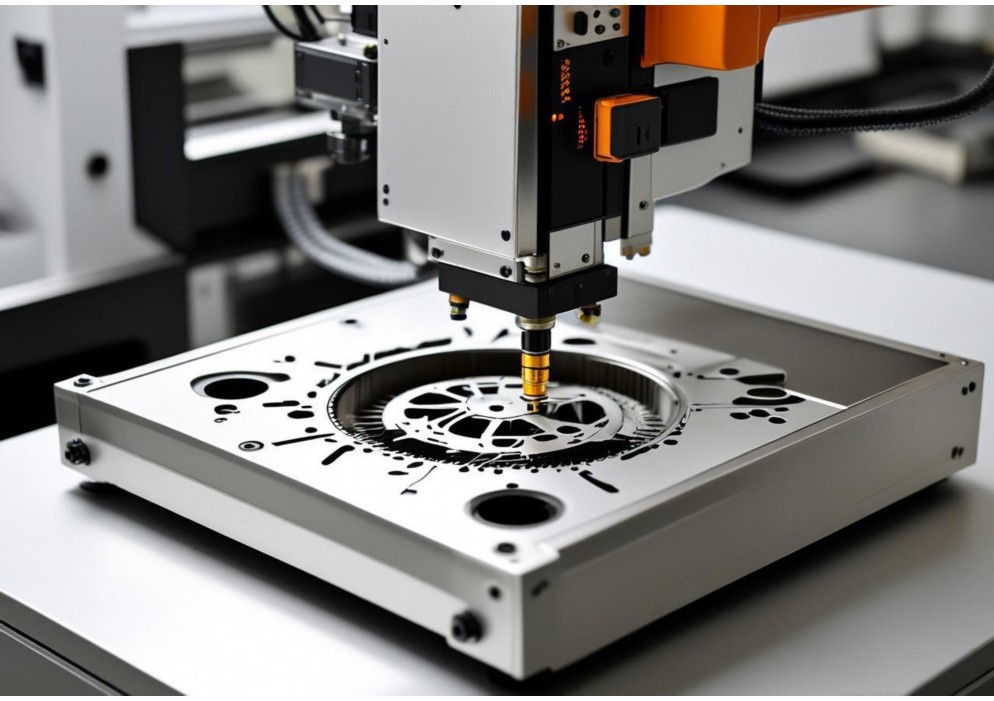

【鏡頭：設備全景，機械臂自動運行】

歡迎觀看本次動力電池雙層板焊接機的操作演示視頻。本設備專為新能源動力電池模組設計，采用高精度激光焊接技術，實現雙層鋁/銅板的可靠連接，焊接效率提升40%，良品率達99.5%以上。接下來，我們將從設備構成、焊接流程、核心技術及優勢四方面為您詳細解析。

一、設備構成與原理（200字）

【鏡頭：分模塊展示設備結構】

1. 主體結構：

– 高剛性機架，配備防震平臺，確保焊接穩定性；

– 六軸機械臂搭載500W光纖激光器，重復定位精度±0.02mm；

– 雙層板專用夾具，帶氣動壓緊裝置，避免材料變形。

2. 控制系統：

– 工業PC+PLC雙控，支持參數數字化調節；

– 視覺定位系統實時校正焊道偏差，適應0.5-3mm板厚。

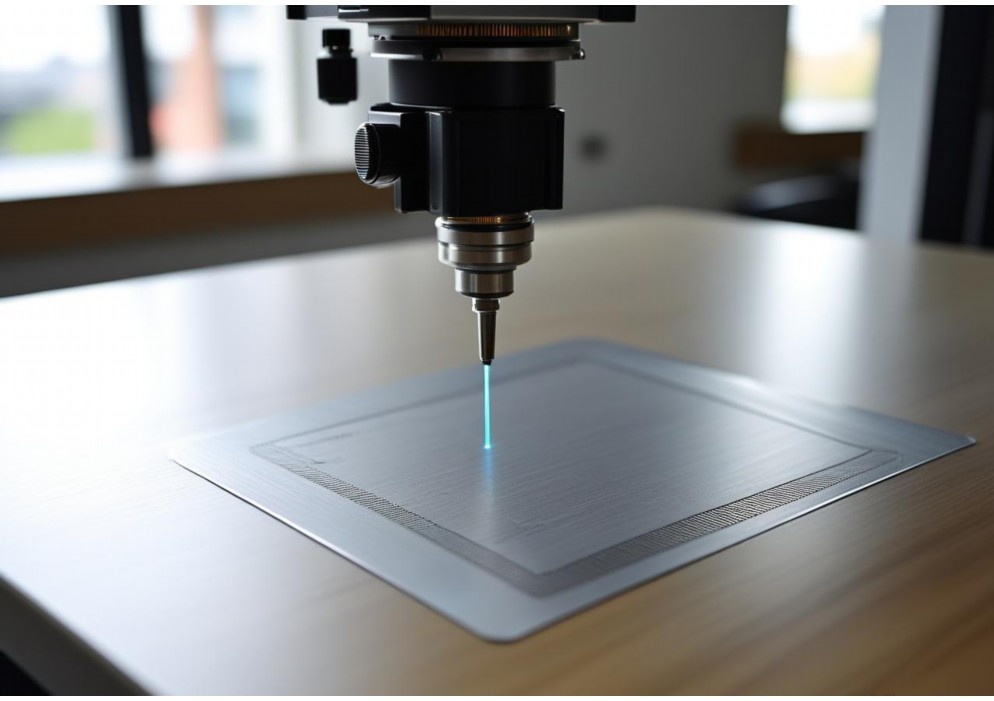

【動畫演示：激光穿透焊接原理】

激光通過上層板穿透至下層，熔池在惰性氣體保護下形成冶金結合，焊縫寬度可控制在0.3-1.2mm。

二、焊接全流程演示（300字）

【鏡頭：完整焊接過程】

步驟1：上料

– 操作員將預裝雙層板放入夾具，啟動自動夾緊（紅外檢測確保到位）。

步驟2：參數調用

– 觸摸屏選擇預設程序（如“2mm鋁板+1mm銅板”），系統自動匹配功率（300W）、頻率（1000Hz）及掃描路徑。

步驟3：焊接

– 機械臂按預設軌跡施焊，同步吹氬氣保護；

– 實時熱成像監控熔池溫度（誤差±5℃），異常自動暫停。

步驟4：下料與檢測

– 完成焊接后夾具松開，輸送帶送出工件；

– 在線檢測儀進行導電性測試與X光探傷（瑕疵標記報警）。

【特寫：焊縫顯微鏡頭】

展示均勻魚鱗紋焊縫，無氣孔、裂紋，剪切強度≥母材80%。

三、核心優勢總結（150字）

【分屏對比：傳統焊接 vs 本設備】

1. 高效率：?jiǎn)吸c(diǎn)焊接時間＜0.8秒，支持連續8小時作業；

2. 低損耗：激光壽命超10萬小時，能耗較電弧焊降低60%；

3. 智能化：支持MES系統對接，實時上傳焊接數據追溯；

4. 柔性生產：5分鐘內切換電池型號，適應方形/軟包電池需求。

【字幕：適用于寧德時代/比亞迪等主流電池規格】

結尾（50字）

【鏡頭：設備銘牌+聯系方式】

如需獲取更多技術參數或定制方案，請聯系我們的工程師。點擊關注，獲取完整技術白皮書！新能源時代，我們以精密焊接助力綠色動力！

【背景音樂漸弱，LOGO定格】

（注：實際視頻可加入字幕標注關鍵數據，輔以慢動作解析焊接瞬間。）

燃料電池雙極板焊接技術研究進展

摘要：

本文系統闡述了燃料電池雙極板焊接技術的研究現狀與發展趨勢。首先分析了雙極板在燃料電池系統中的關鍵作用，接著對比了激光焊、超聲波焊、電阻焊等主流焊接工藝的技術特點，重點探討了焊接過程中氣密性保障、導電性維持、耐腐蝕性提升等核心挑戰，最后展望了新型復合焊接技術和智能化質量控制的發展方向。

1. 雙極板功能與焊接需求

質子交換膜燃料電池中，雙極板承擔著多重關鍵功能：

– 氣體分配：精密流道保證氫/氧均勻分布

– 電流傳導：接觸電阻直接影響電池效率

– 結構支撐：承受200-300N/cm2的組裝壓力

– 熱管理：維持80℃左右的最佳工作溫度

金屬雙極板（不銹鋼/鈦合金）因高導電性和加工優勢，其焊接質量直接影響電池堆性能。焊接需滿足：

? 泄漏率<1×10?? mbar·L/s ? 接觸電阻增加<10% ? 能承受10000次熱循環 2. 主流焊接工藝對比 2.1 激光焊接 采用光纖激光器（波長1070nm）可實現： ? 焊接速度：10-30mm/s ? 熔深：0.3-1.2mm ? 熱影響區：100-300μm 關鍵技術難點在于控制304不銹鋼的焊接變形，需采用脈沖調制（頻率50-200Hz）配合氬氣保護。 2.2 超聲波金屬焊接 適用于0.1-0.3mm薄板連接： ? 振動頻率：20kHz ? 振幅：30-50μm ? 壓力：0.5-2MPa 美國Luvata公司開發的多焊點系統可實現焊接時間<100ms/點，但限于軟質材料。 2.3 微電阻點焊 日本豐田采用的工藝參數： - 電流：3-5kA - 時間：10-30ms - 電極壓力：200-400N 需配合納米涂層處理降低接觸電阻。 3. 關鍵技術挑戰 3.1 氣密性保障 流道密封需滿足： ■ 氦檢漏率≤0.01ccm ■ 爆破壓力≥5bar 瑞士FMB公司采用激光填絲焊（焊絲直徑0.2mm）可將泄漏率降低82%。 3.2 導電性維持 焊接區電阻控制要點： ? 界面氧化物厚度<50nm ? 微觀硬度≤350HV 德國Fraunhofer研究所開發的復合焊接工藝可使接觸電阻保持在5mΩ·cm2以下。 3.3 腐蝕防護 焊接后的防護處理包括： ? 石墨烯涂層（厚度2-5μm） ? 貴金屬鍍層（Au/Pt 0.1-0.3μm） ? 等離子體氮化處理 4. 未來發展趨勢 4.1 復合焊接技術 ? 激光-電弧復合焊：熔深提高40% ? 激光-超聲波復合：變形量減少60% 日本日立開發的雙光束系統已實現焊接速度提升至50mm/s。 4.2 智能化質量控制 應用機器視覺（5μm分辨率）配合AI算法，可實現： ? 焊縫缺陷實時檢測 ? 工藝參數動態調整 ? 焊接質量預測準確率≥95% 4.3 新材料適配 針對新型復合材料雙極板： - 碳纖維增強聚合物：需開發低溫焊接工藝（<200℃） - 金屬-石墨復合板：界面結合強度需≥15MPa 結語： 隨著燃料電池汽車產量從2023年的1.8萬輛預計增長至2030年的50萬輛，雙極板焊接技術將向高精度、高效率、高可靠性方向發展。未來五年，智能焊接系統和標準化工藝規范將成為行業重點攻關方向，為燃料電池大規模商業化提供關鍵技術支撐。 參考文獻： [1] 中國焊接協會,2023燃料電池金屬雙極板焊接白皮書 [2] Nature Energy,2022,7(5):焊接技術對燃料電池耐久性影響研究 [3] 國際氫能期刊,2023,48(12):復合焊接技術最新進展

雙層板焊接技術指南

一、雙層板焊接概述

雙層板焊接是指將兩塊金屬板材通過焊接工藝連接在一起的技術，廣泛應用于壓力容器、船舶制造、化工設備和建筑結構等領域。這種焊接工藝需要考慮材料特性、板厚差異、熱輸入控制等多方面因素，以確保焊接接頭的強度和密封性。

二、焊接前準備

1. 材料選擇與檢查

– 確認雙層板的材質、規格和厚度是否符合設計要求

– 檢查板材表面是否有油污、銹蝕、氧化皮等缺陷

– 對特殊材料(如不銹鋼、鋁合金)需進行專門處理

2. 坡口加工

– 根據板厚選擇適當?shù)钠驴谛问?I型、V型、U型等)

– 保證坡口角度一致，通常為60°±5°

– 清除坡口邊緣的毛刺和飛邊

3. 裝配與定位

– 使用夾具或定位焊固定雙層板，保證對接間隙均勻

– 控制裝配間隙在0.5-2mm范圍內(根據板厚調整)

– 確保錯邊量不超過板厚的10%且不大于2mm

三、焊接工藝選擇

1. 常用焊接方法

– 手工電弧焊(SMAW): 適用于各種位置焊接，靈活性高

– 埋弧焊(SAW): 高效率，適合長直焊縫的平焊位置

– 氣體保護焊(GMAW/MIG/MAG): 焊接質量好，變形小

– 鎢極氬弧焊(GTAW/TIG): 高質量焊接，適合薄板和特殊材料

2. 焊接參數設定

– 根據材料厚度選擇適當?shù)暮附与娏鳌㈦妷汉退俣?/p>

– 控制熱輸入量，防止過熱導致變形或性能下降

– 多層多道焊時，合理安排焊道順序

四、焊接操作要點

1. 打底焊

– 采用小電流、短弧操作，確保根部熔透

– 注意觀察熔池形態，控制焊接速度

– 對于重要結構，可采用背面加襯墊的方法

2. 填充焊

– 清理前道焊渣后再進行下一道焊接

– 控制層間溫度，避免過熱

– 焊條或焊槍角度適當，確保側壁熔合良好

3. 蓋面焊

– 注意焊縫成形，保持均勻美觀

– 適當加大電流，使焊縫表面平滑過渡

– 收弧時填滿弧坑，防止裂紋產生

五、焊接質量控制

1. 常見缺陷及預防

– 氣孔: 保持焊材干燥，清除坡口油污

– 夾渣: 徹底清理層間焊渣，控制焊接速度

– 未熔合: 保證足夠的熱輸入，調整焊槍角度

– 裂紋: 控制預熱和層間溫度，選擇合適的焊接材料

2. 檢驗方法

– 外觀檢查: 焊縫成形、余高、咬邊等

– 無損檢測: X射線、超聲波、滲透等

– 力學性能測試: 拉伸、彎曲、沖擊試驗

六、安全注意事項

1. 焊接前檢查設備絕緣和接地情況

2. 佩戴合適的防護用品(面罩、手套、防護服等)

3. 確保工作區域通風良好，防止有害氣體積聚

4. 注意防火措施，清除周圍易燃物品

5. 高空作業時系好安全帶，設置安全網

七、特殊情況的處理

1. 異種金屬焊接: 選擇與兩種材料都匹配的焊接材料，控制稀釋率

2. 薄厚板對接: 調整熱輸入，厚板側適當預熱

3. 惡劣環境焊接: 采取防風、防雨措施，必要時搭建防護棚

通過以上系統的焊接工藝控制和質量保證措施，可以確保雙層板焊接接頭的可靠性和耐久性，滿足各類工程應用的要求。
