自動化激光焊接機結構圖及技術解析

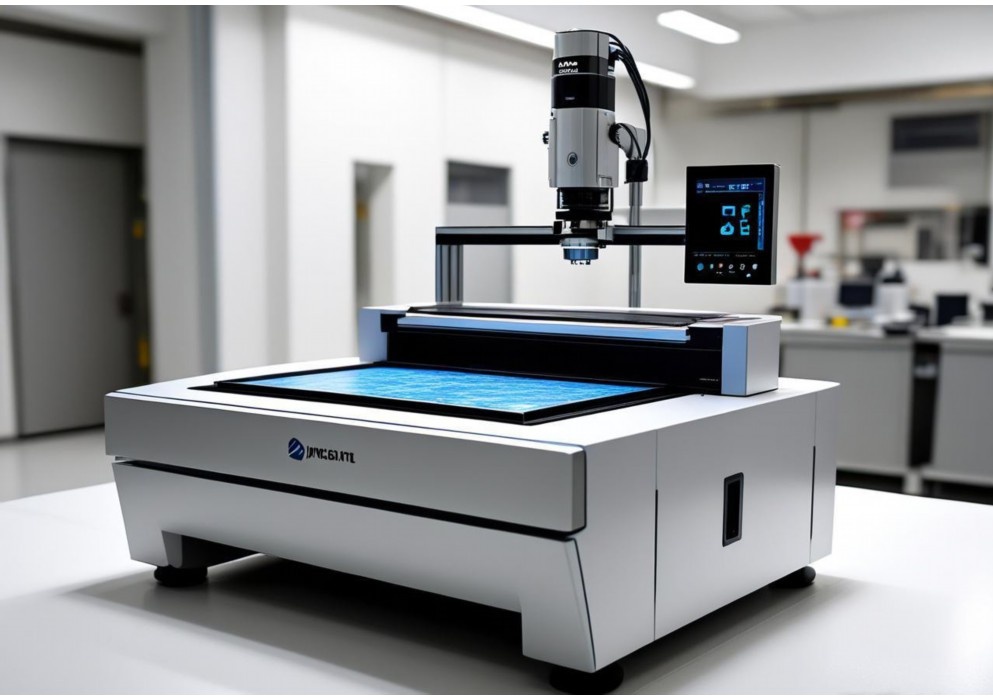

一、總體結構概述

自動化激光焊接機是一種集光學、機械、電子和控制技術于一體的高精度設備，主要由激光發射系統、運動控制系統、工作臺、冷卻系統、輔助氣體系統和人機交互界面六大模塊組成。其核心結構通過協同工作實現高效、穩定的焊接作業，適用于汽車制造、電子元器件、航空航天等領域。

二、核心子系統詳解

1. 激光發射系統

– 激光發生器：通常采用光纖激光器（波長1064nm）或CO?激光器，功率范圍500W-6kW，通過諧振腔產生高能激光束。

– 光路傳輸組件：包括反射鏡、準直鏡和聚焦鏡組，將激光束聚焦至0.1-0.5mm直徑的焊點，聚焦精度直接影響焊縫質量。

– 結構圖示：光路路徑呈Z型設計，避免能量損失，聚焦鏡配有保護鏡片防止焊渣污染。

2. 運動控制系統

– 機械結構：采用高剛性龍門架或六軸機器人臂，重復定位精度±0.02mm。

– 驅動模塊：伺服電機搭配滾珠絲杠或直線電機，響應速度＜10ms。

– 傳感器反饋：編碼器實時監測位置，閉環控制確保軌跡精度。

3. 工作臺與夾具系統

– 三維可調平臺：X/Y/Z軸行程根據工件尺寸定制，載重可達200kg。

– 氣動/液壓夾具：快速夾持工件，配備壓力傳感器防止過載。

– 旋轉軸選配：用于圓柱體工件環縫焊接，轉速可調（0-30rpm）。

4. 冷卻系統

– 水冷機組：制冷量5-20kW，維持激光器溫度在22±1℃，流量傳感器監控冷卻液狀態。

– 風冷模塊：為控制柜和電機散熱，噪音＜65dB。

5. 輔助氣體系統

– 惰性氣體供應（Ar/N?）：噴嘴直徑1-3mm，氣壓0.2-0.8MPa，保護熔池免受氧化。

– 抽塵裝置：集成過濾器，去除焊接煙塵（凈化效率≥99%）。

6. 人機交互界面（HMI）

– 工業PC+PLC控制：支持離線編程（如CAD導入路徑），實時顯示功率、速度等參數。

– 安全防護：急停按鈕、光柵及激光防護罩（符合EN 60825標準）。

三、結構設計特點

1. 模塊化布局：各子系統獨立安裝，便于維護升級。

2. 抗振設計：光學元件采用阻尼材料固定，減少機械振動干擾。

3. 緊湊型光路：光纖傳導替代部分反射鏡，降低空間占用。

四、技術參數示例

| 項目 | 參數范圍|

|||

| 焊接速度| 1-20m/min |

| 激光功率穩定性 | ±1% |

| 工作溫度范圍 | 10-40℃ |

| 定位精度| ±0.05mm（重復） |

五、應用場景適配

– 薄板焊接（0.1-3mm）：需配備擺動焊接頭，抑制熱變形。

– 異種金屬焊接：通過雙光束技術調節能量分配。

通過優化結構設計，現代自動化激光焊接機在效率（單點焊接時間＜0.5s）和良品率（≥99.5%）上顯著提升，成為智能制造的關鍵裝備。

（注：實際結構圖需標注尺寸鏈、公差及關鍵部件材質，此處為文字描述框架。）

自動化激光焊接機結構組成

自動化激光焊接機是一種高效、精密的焊接設備，廣泛應用于汽車制造、電子元器件、航空航天等領域。其核心優勢在于非接觸式加工、熱影響區小、焊縫質量高以及自動化程度高。為實現這些功能，設備由多個關鍵子系統協同工作，主要包括激光發生器系統、運動控制系統、焊接頭組件、冷卻系統、輔助氣體系統、工作臺與夾具系統、傳感器與監測系統以及人機交互界面。以下對各部分進行詳細說明：

1. 激光發生器系統

激光發生器是設備的核心，負責提供高能量密度的激光束。常見類型包括：

– 光纖激光器：效率高（電光轉換率可達30%以上）、光束質量好，適合精密焊接。

– CO?激光器：功率高（可達20kW以上），適用于厚板焊接，但體積較大。

– YAG激光器：脈沖輸出穩定，多用于點焊或薄材加工。

激光器通過諧振腔產生特定波長（如光纖激光器1064nm）的激光，經內部光學元件調制后輸出。功率調節范圍通常為100W-6kW，可根據材料厚度動態調整。

2. 運動控制系統

實現焊點精確定位和軌跡控制，包含：

– 機械結構：高剛性龍門架或機械臂（六軸機器人重復定位精度±0.05mm），確保運動穩定性。

– 驅動部件：伺服電機（如松下MINAS A6系列）搭配精密滾珠絲杠（精度C3級），或直線電機（加速度可達2G）。

– 控制模塊：PLC（如西門子S7-1200）或?qū)Ｓ眠\(yùn)動控制卡（如固高GT系列），支持G代碼或離線編程，實現復雜路徑規劃（如螺旋焊、擺動焊）。

3. 焊接頭組件

將激光束聚焦并傳輸至工件表面，關鍵部件包括：

– 準直鏡與聚焦鏡：采用鍍膜硒化鋅透鏡，焦距80-300mm可調，光斑直徑0.1-0.5mm。

– 自適應調焦系統：通過Z軸電動位移臺（行程±50mm）實時調整焦距，補償工件不平整。

– 擺動焊接頭：集成振鏡（掃描速度5000mm/s），實現高頻擺動以擴大熔池寬度。

– 保護鏡片：石英材質，防止飛濺污染光學系統，需定期更換。

4. 冷卻系統

維持激光器和光學元件恒溫，防止過熱導致功率衰減：

– 水冷機組：循環冷卻液（去離子水）流量10-20L/min，溫差控制±1℃，配備流量報警傳感器。

– 風冷模塊：用于低功率激光器或輔助散熱，噪音需低于65dB。

5. 輔助氣體系統

通過噴嘴噴射保護氣體以提升焊縫質量：

– 氣體類型：氬氣（惰性保護）、氮?dú)猓ǚ姥趸?、氦氣（高?dǎo)熱，用于高反材料如銅）。

– 控制參數：流量10-30L/min，壓力0.2-0.5MPa，噴嘴角度30°-45°可調。

6. 工作臺與夾具系統

– 定位夾具：氣動或液壓夾緊（夾持力≥500N），配合V型塊或仿形模組確保工件零偏差。

– 變位機：雙軸回轉臺（承載1噸），實現工件多角度焊接，定位精度±0.02°。

7. 傳感器與監測系統

– 實時監測：CCD攝像頭（500萬像素）搭配紅外測溫儀（量程300-2500℃），檢測焊縫成形和溫度場。

– 閉環控制：光譜分析儀反饋熔深數據，PLC動態調節功率和速度。

8. 人機交互界面（HMI）

– 操作面板：工業觸摸屏（如威綸通MT8102iE），顯示功率、速度、氣體流量等參數。

– 軟件系統：集成焊縫數據庫，支持工藝參數一鍵調用，故障自診斷（如光路偏移報警）。

總結

自動化激光焊接機的性能取決于各子系統的高度協同。例如，汽車電池托盤焊接需激光器（4kW光纖）、機器人（KUKA KR500）與視覺定位（0.02mm精度）配合，最終實現焊縫抗拉強度≥母材90%。未來趨勢將向智能化（AI工藝優化）、模塊化（快速換裝）和綠色化（能耗降低30%）發展。

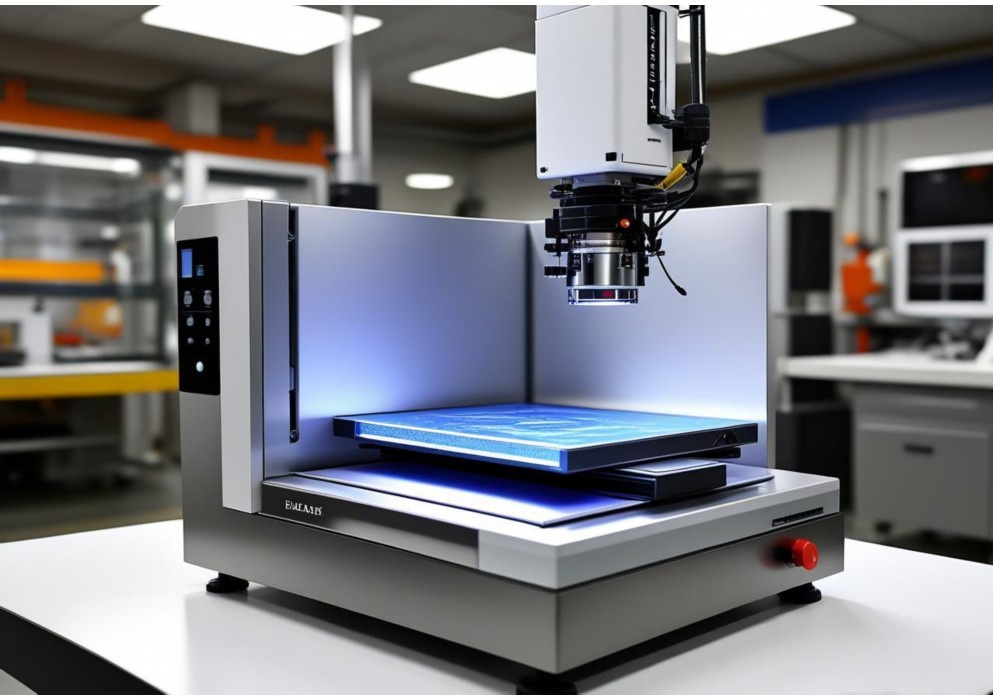

自動化激光焊接機結構原理

一、概述

自動化激光焊接機是一種利用高能量激光束作為熱源，通過精密控制系統實現材料高效連接的高端裝備。其核心優勢在于非接觸加工、熱影響區小、焊縫質量高，廣泛應用于汽車制造、航空航天、電子精密器件等領域。系統主要由激光發生器、光學傳輸系統、運動控制模塊、工件夾持機構及檢測反饋單元組成，各模塊協同實現自動化焊接。

二、核心結構組成

1. 激光發生系統

– 激光器類型：常見光纖激光器（波長1064nm，光電轉換率>30%）、CO?激光器（波長10.6μm，適合非金屬）及半導體激光器。光纖激光器憑借光束質量（M2<1.1）和維護便捷性成為主流選擇。 - 功率控制：采用PID閉環調節，功率波動控制在±2%以內，適應不同材料（如不銹鋼需1-4kW，鋁合金需3-6kW）。 2. 光束傳輸與聚焦系統 - 傳輸路徑：通過柔性光纖（芯徑50-300μm）或反射鏡組傳導，光纖傳輸損耗<0.5dB/m。 - 聚焦組件：F-theta透鏡組配合動態聚焦鏡，聚焦光斑直徑可達20-100μm，景深調節范圍±5mm。準直鏡擴束比1:3至1:10，確保能量密度達10?-10? W/cm2。 3. 運動執行機構 - 機械結構：三軸直線電機平臺（重復定位精度±1μm）或六軸機器人（重復精度±0.05mm），配合RV減速器提升扭矩。 - 驅動控制：伺服電機采用17位絕對值編碼器，響應頻率≥500Hz，搭配EtherCAT總線實現多軸同步。 4. 過程監測系統 - 實時監測：紅外測溫儀（采樣率1kHz）監測熔池溫度（不銹鋼約1500-1700℃），CCD視覺系統（分辨率5μm/pixel）跟蹤焊縫偏差。 - 閉環調節：基于PMAC運動控制器，通過PID算法實時修正焊接路徑（響應時間<1ms）。 三、工作原理流程 1. 光束生成與調制 激光器通過泵浦源激發稀土摻雜光纖產生連續/脈沖激光，脈寬可調（0.1-20ms），頻率范圍1-1000Hz。Q開關技術實現ns級脈沖，峰值功率達10kW級。 2. 路徑規劃與執行 - 離線編程軟件（如RobotStudio）生成焊接軌跡，導入G代碼控制各軸聯動。 - 振鏡系統實現高速掃描（速度10m/s，加速度50g），適用于精密點焊。 3. 焊接過程物理機制 - 深熔焊：激光能量使金屬汽化形成匙孔（keyhole），蒸汽壓力平衡熔池表面張力，實現深寬比10:1的焊縫（如6mm厚鋼板單道焊透）。 - 熱傳導焊：低功率密度下（<10? W/cm2）形成淺層熔池，適用于薄板焊接。 4. 質量保障機制 - 等離子體監測傳感器檢測焊接羽輝強度，通過LSTM神經網絡預測氣孔缺陷。 - 保護氣體（Ar/He混合氣，流量15-25L/min）抑制氧化，噴嘴傾角30°-45°優化覆蓋效果。 四、技術參數示例 | 項目| 參數范圍| |--|--| | 焊接速度 | 0.1-10 m/min | | 定位精度 | ±0.01 mm | | 可焊材料厚度 | 0.1-20 mm（碳鋼） | | 焊縫寬度 | 0.2-2 mm | 五、發展趨勢 1. 復合工藝：激光-MIG電弧復合焊接提升效率30%，減少鋁合金氣孔率。 2. 智能升級：集成數字孿生技術實現虛擬調試，AI視覺系統實現焊縫類型在線識別（準確率>99%）。

3. 超快激光應用：皮秒激光器突破銅、金等高反射材料焊接瓶頸。

該技術正向著更高精度（亞微米級）、更廣材料適應性（陶瓷/復合材料）及更深度智能化方向發展，成為先進制造的關鍵支撐技術。
