自動化激光焊接機焦距調整方法詳解

一、焦距調整的重要性

激光焊接機的焦距調整是確保焊接質量的關鍵環節。正確的焦距能夠保證激光能量在工件表面形成最佳的聚焦點，從而獲得理想的焊接效果。焦距不準確會導致多種問題：

1. 能量密度不足：焦距過遠會使激光束發散，能量密度降低，導致焊接深度不足或無法熔透材料

2. 材料損傷：焦距過近可能造成能量過于集中，導致材料表面燒蝕或產生飛濺

3. 焊縫質量差：不正確的焦距會影響焊縫的均勻性和機械性能

4. 設備損耗：長期在錯誤焦距下工作會加速光學元件的損耗

二、焦距調整前的準備工作

1. 安全防護：佩戴專用激光防護眼鏡，穿戴防護手套和工作服

2. 設備檢查：確認激光器、光學系統和冷卻系統工作正常

3. 清潔工作：使用無塵布和專用清潔劑清潔聚焦鏡片和保護鏡片

4. 材料準備：準備與工件相同材質的試片用于測試

5. 參數確認：查閱設備手冊，了解該材料推薦的基礎參數范圍

三、焦距調整的步驟方法

1. 機械式調整方法

（1）使用焦距測量儀：

– 將測量儀安裝在焊接頭上

– 手動移動Z軸，使測量儀探頭接觸工件表面

– 讀取并記錄當前位置為零點

– 根據工藝要求調整至所需焦距位置

（2）試片燒灼法：

– 放置試片在工作臺上

– 以較低功率（約額定功率的20%）發射激光

– 緩慢調整Z軸高度，觀察燒蝕斑點

– 當斑點直徑最小時即為最佳焦距位置

2. 自動對焦系統調整

現代自動化激光焊接機通常配備自動對焦系統：

（1）激光測距法：

– 啟動輔助激光測距裝置

– 系統自動測量工件表面距離

– 根據預設焦距參數自動調整Z軸位置

（2）視覺對焦系統：

– CCD相機捕捉工件表面圖像

– 圖像處理軟件分析清晰度

– 通過電機驅動自動調整至最佳焦距

（3）電容式傳感：

– 利用電容傳感器檢測與工件距離

– 特別適用于反光材料的焦距檢測

四、焦距驗證與優化

調整完成后需進行驗證：

1. 焊接測試：在試片上進行實際焊接測試

2. 斷面檢查：檢查焊縫橫截面的熔深和形狀

3. 參數微調：根據測試結果微調焦距（通常±0.1mm范圍內）

4. 工藝記錄：記錄最佳焦距位置及對應參數，建立工藝數據庫

五、不同材料的焦距調整特點

1. 不銹鋼：焦距要求嚴格，通常需要精確到±0.05mm

2. 鋁合金：因反射率高，可能需要稍長的焦距

3. 鍍鋅板：注意鋅蒸汽對鏡片的污染，可適當增加焦距

4. 異種金屬焊接：需根據兩種材料的特性選擇折中焦距

六、常見問題及解決方案

1. 焦距不穩定：

– 檢查Z軸傳動系統是否松動

– 確認工件固定牢固

– 檢查自動對焦傳感器是否工作正常

2. 不同位置焦距不一致：

– 可能工件不平整，需調整夾具或增加自適應跟蹤系統

– 檢查工作臺水平度

3. 自動對焦失效：

– 清潔傳感器窗口

– 檢查傳感器供電和信號線

– 重新校準對焦系統

七、日常維護建議

1. 定期清潔光學元件，避免污染影響焦距準確性

2. 每月檢查Z軸傳動系統的精度和磨損情況

3. 每季度校準一次自動對焦系統

4. 建立焦距調整記錄，追蹤設備性能變化

八、未來發展趨勢

1. 智能自適應焦距系統：通過AI算法實時調整最佳焦距

2. 多焦點技術：同時形成多個焦點適應復雜焊接需求

3. 非接觸式高精度測距：進一步提高調整精度和速度

正確調整激光焊接機的焦距不僅能提高產品質量，還能延長設備使用壽命。操作人員應充分理解焦距調整的原理和方法，根據具體材料和工藝要求進行精確調整，并建立完善的維護保養制度。

激光焊接機的焦距調節技術詳解

一、焦距調節的基本概念

激光焊接機的焦距調節是指通過調整激光束聚焦點到工件表面的距離，以獲得最佳焊接效果的過程。焦距是激光焊接系統中至關重要的參數，直接影響激光能量密度分布和焊接質量。在激光焊接過程中，激光束經過聚焦鏡后會在焦點處形成最小光斑，此處能量密度最高。離開焦點位置后，光斑尺寸增大，能量密度降低。因此，精確調節焦距對于保證焊接質量至關重要。

二、焦距調節的重要性

1. 影響焊接深度：焦距位置直接影響激光能量在材料中的穿透深度。當焦點位于工件表面時，可獲得最大熔深；焦點位置偏離會導致熔深減小。

2. 決定焊縫寬度：焦距位置變化會改變激光光斑尺寸，從而影響焊縫寬度。焦點位置越偏離理想位置，焊縫寬度越大。

3. 影響焊接穩定性：正確的焦距設置可確保焊接過程穩定，減少飛濺、氣孔等缺陷的產生。

4. 材料適應性：不同材料對激光能量的吸收特性不同，需要相應調整焦距以獲得最佳焊接效果。

5. 工藝參數匹配：焦距需要與激光功率、焊接速度等其他參數協同優化，才能實現高質量焊接。

三、焦距調節方法

1. 機械調節法

機械調節是最基礎的焦距調節方式，主要通過手動調整聚焦鏡的位置來實現：

– Z軸移動機構：通過精密導軌和伺服電機驅動整個激光頭沿Z軸移動

– 聚焦鏡調節機構：單獨調整聚焦鏡在光路中的位置，改變焦距

– 高度傳感器輔助：配合接觸式或非接觸式高度傳感器實現更精確的定位

2. 自動對焦系統

現代高端激光焊接機通常配備自動對焦系統：

– 激光測距式：利用輔助激光測量工件表面距離

– 視覺對焦系統：通過CCD相機捕捉焦點位置圖像進行自動調節

– 電容式傳感：通過電容變化檢測工件距離

– 閉環控制系統：實時監測并自動調整焦距位置

3. 動態焦距調節技術

針對三維曲面焊接或變厚度材料焊接，采用動態焦距調節技術：

– 電動變焦系統：快速改變聚焦鏡曲率或位置

– 振鏡掃描系統：配合場鏡實現大范圍內焦距動態調整

– 自適應光學系統：通過變形鏡等元件實時校正波前畸變

四、焦距調節的實踐技巧

1. 初始定位方法：

– 使用標定板或專用工裝確定初始焦點位置

– 通過觀察激光打標效果判斷焦點位置

– 采用”漸進法”：從明顯離焦狀態逐步調整至最佳位置

2. 工藝驗證方法：

– 進行焊接試驗，觀察焊縫成形

– 測量焊縫截面，評估熔深和熔寬

– 檢查焊接表面質量，確保無過度飛濺或凹陷

3. 參數記錄與優化：

– 建立不同材料、厚度的焦距參數數據庫

– 記錄最佳工藝窗口的焦距范圍

– 考慮熱透鏡效應對焦距的影響并予以補償

4. 維護與校準：

– 定期檢查光學元件污染情況

– 校準高度測量系統

– 驗證自動對焦系統的準確性

五、常見問題及解決方案

1. 焦點位置漂移：

– 原因：熱透鏡效應、機械振動、光學元件松動

– 解決方案：加強冷卻、提高機械穩定性、定期維護

2. 自動對焦失效：

– 原因：傳感器污染、工件表面反射率變化

– 解決方案：清潔傳感器、調整檢測參數、使用輔助標記

3. 不同材料焦距差異：

– 原因：材料對激光吸收率不同

– 解決方案：建立材料-焦距對應表，預先設置參數

4. 曲面焊接焦距不匹配：

– 原因：工件表面高度變化

– 解決方案：采用3D跟蹤系統或自適應焦距控制

六、未來發展趨勢

1. 智能焦距控制系統：結合人工智能算法，實現自適應焦距調節

2. 多波長協同聚焦：利用不同波長激光的特性實現更精確的能量控制

3. 在線監測與實時調整：集成更先進的傳感器，實現焊接過程中的動態優化

4. 超快激光的精密聚焦：適應皮秒、飛秒激光焊接的特殊需求

激光焊接機的焦距調節技術正朝著更高精度、更高自動化程度和更強適應性的方向發展，為現代制造業提供更高效、更可靠的焊接解決方案。

激光焊接機焦點調整方法詳解

一、焦點調整的重要性

激光焊接機的焦點調整是確保焊接質量的關鍵環節。正確的焦點位置直接影響激光能量密度分布、熔池形成和焊縫質量。當焦點位置不當時，可能導致焊接深度不足、焊縫過寬、飛濺增多甚至無法形成有效焊接。因此，掌握精確的焦點調整技術對保證焊接工藝穩定性和產品質量至關重要。

二、焦點調整前的準備工作

1. 設備檢查：確認激光器、光學系統、冷卻系統工作正常

2. 安全防護：佩戴專用激光防護眼鏡，確保工作區域安全

3. 材料準備：準備與工件相同材質的試片

4. 參數預設：根據材料厚度初步設定功率、脈寬等基礎參數

5. 清潔光學元件：確保聚焦鏡和保護鏡清潔無污染

三、焦點調整的常用方法

1. 試焊法（最常用方法）

步驟：

– 固定激光功率和焊接速度

– 從-3mm開始，以0.2mm為間隔逐步改變焦點位置

– 每次試焊后觀察焊縫形貌

– 記錄不同焦點位置下的焊縫寬度和熔深

– 選擇熔深最大、焊縫成形最好的位置為最佳焦點

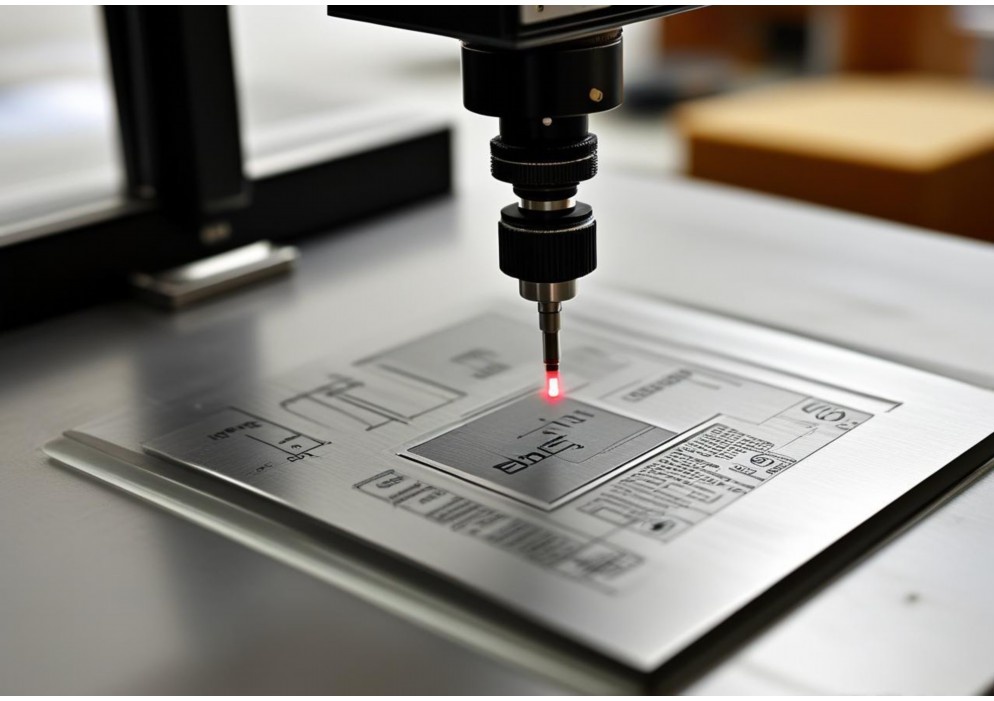

2. 紅光指示法

– 開啟低功率紅光指示

– 觀察紅光在工作表面的聚焦光斑

– 調整Z軸直至獲得最小光斑直徑

– 此位置即為理論焦點位置

3. 專業儀器測量法

– 使用激光焦點檢測儀

– 通過CCD傳感器捕捉光束剖面

– 計算機分析確定焦點位置

– 精度可達±0.01mm

4. 斜面焊接法

– 將試片傾斜10-15度放置

– 進行連續焊接

– 觀察焊縫形貌變化

– 熔深最大處對應的位置即為焦點

四、不同材料的焦點位置選擇

1. 薄板材料(0.1-1mm)：焦點通常設在材料表面或略低于表面(0.1-0.3mm)

2. 中厚板(1-5mm)：焦點設在材料內部1/3厚度處

3. 厚板(5mm以上)：焦點設在材料中部或略偏下

4. 高反射材料(銅、鋁等)：焦點略高于表面(0.2-0.5mm)以減少反射

五、焦點調整的注意事項

1. 環境溫度變化會影響焦點位置，需定期校驗

2. 不同焦距的聚焦鏡需要重新校準焦點

3. 保護鏡污染或損壞會改變焦點位置

4. 長期使用后光學元件熱透鏡效應可能引起焦點漂移

5. 對于脈沖激光，還需考慮脈沖波形對焦點的影響

六、焦點位置的驗證方法

1. 宏觀檢測：觀察焊縫成形、熔深和表面質量

2. 金相分析：切片檢測焊縫截面形貌

3. 強度測試：進行拉伸或剪切測試驗證焊接強度

4. 過程監測：使用焊接過程監測系統實時監控

七、常見問題及解決方案

1. 焦點漂移：檢查冷卻系統、光學元件固定情況

2. 焦點不對稱：校準光束路徑，檢查光學元件安裝

3. 焦點不穩定：檢查導軌精度、驅動系統穩定性

4. 焦點位置記憶丟失：建立參數數據庫，定期備份

八、高級調整技巧

1. 動態焦點控制：在焊接過程中按程序改變焦點位置

2. 多焦點技術：特殊應用中使用雙焦點或多焦點系統

3. 自適應焦點調節：基于傳感器反饋實時調整焦點

正確的焦點調整需要理論知識與實踐經驗的結合。建議操作人員在掌握基本原理后，通過大量實驗積累不同材料、不同厚度工件的焦點位置數據，建立自己的參數數據庫，這樣才能在實際生產中快速準確地完成焦點調整，確保激光焊接質量穩定可靠。
