COB在線激光鐳雕機是專門為Chip on Board(COB)封裝工藝設計的高精度激光標記設備，代表了現代電子制造領域中標識技術的尖端成果。這種設備集成了先進的激光技術、精密運動控制系統和智能化軟件平臺，能夠滿足PCB板、電子元件、半導體等領域?qū)Ω咝?、精?zhǔn)、非接觸式標記的嚴苛要求。

@點擊這里>觀看案例視頻

在電子制造業快速發展的今天，產品標識已從簡單的功能性需求演變?yōu)榧|(zhì)量追溯、品牌識別、工藝控制于一體的綜合要求。傳統標記方式如絲印、噴碼等已難以滿足現代電子產品對高精度、高耐久性和環保性的需求。COB在線激光鐳雕機采用非接觸式激光加工原理，通過高能量密度的激光束在材料表面實現物理或化學變化，從而形成持久、清晰的標記。這種技術特別適合COB封裝工藝中對微小空間、高精度標識的需求，成為電子制造產業鏈中不可或缺的關鍵設備。

一、COB在線激光鐳雕機的工作原理與技術特點

1. 核心工作原理

COB在線激光鐳雕機基于激光與物質相互作用的基本原理工作。設備產生的高能量激光束經過光學系統聚焦后，在材料表面形成極小的光斑(通常直徑在20-100微米范圍內)。當激光能量超過材料閾值時，會在瞬間(納秒至飛秒級別)使材料表面發生汽化、變色或結構重組，從而形成永久性標記。

激光鐳雕過程是一個精密的熱力學過程，涉及激光參數(波長、功率、頻率、脈寬)、材料特性(吸收率、熱導率、熔點)和加工參數(速度、焦距、重復次數)的復雜交互。COB專用機型通過優化這些參數組合，確保在各種電子材料(包括FR4 PCB基板、陶瓷、金屬、塑料等)上都能獲得高質量的標記效果。

2. 關鍵技術特點

高精度標記能力：COB在線激光鐳雕機可實現最小0.01mm的線寬和0.02mm的字高，滿足微型電子元件上高密度標識的需求。這種精度對COB封裝尤為重要，因為其芯片直接綁定在基板上，可用標記空間極為有限。

非接觸式加工：激光標記過程中無機械壓力作用于工件，避免了傳統接觸式標記可能導致的微裂紋、變形等損傷，特別適合脆性半導體材料和精密電子元件的標識。

材料適應性廣：通過可調節的激光參數和波長選擇(常見的有1064nm紅外、532nm綠光、355nm紫外等)，同一臺設備可處理多種材料，從金屬導電層到有機封裝材料都能獲得良好標記效果。

環保無污染：相比油墨印刷，激光標記無需任何化學試劑，不產生VOC排放，符合RoHS等環保法規要求，適應電子制造業綠色發展趨勢。

標記持久性強：激光形成的標記是材料本身的物理化學變化，不會因時間推移或環境因素(溫度、濕度、摩擦等)而褪色或脫落，確保產品全生命周期的可追溯性。

二、COB在線激光鐳雕機的核心優勢

1. 專為COB封裝優化的設計

COB在線激光鐳雕機針對COB封裝工藝的特殊需求進行了全方位優化。COB技術將裸芯片直接安裝在PCB上，然后用環氧樹脂封裝，這種結構對標記工藝提出了獨特挑戰：標記必須在封裝前后不同階段都能清晰可讀；不能影響芯片性能或封裝可靠性；需要在極小空間內包含大量信息。

為此，COB專用鐳雕機具備以下特殊能力：
- 多層級標記：可在芯片、基板、封裝材料等不同層級進行標記，并保持一致性
- 微小空間處理：專為COB設計的光學系統能在1mm2以下的區域完成清晰標記
- 材料兼容性：優化參數預設，可同時處理金屬焊盤、硅芯片、環氧樹脂等不同材料
- 熱影響控制：精密能量控制確保標記過程不會導致芯片熱損傷或封裝材料性能退化

2. 在線集成與自動化能力

現代電子制造強調高效連續生產，COB在線激光鐳雕機設計充分考慮生產線集成需求：
- 在線式設計：設備可直接集成到SMT生產線中，與貼片機、回流焊等設備聯機工作
- 高速處理：采用高動態性能振鏡系統，標記速度可達7000mm/s，單點標記時間<50ms
- 自動識別定位：集成視覺定位系統(CCD或AOI)，可自動識別工件位置和角度，實現高精度對位
- 智能數據對接：支持MES系統對接，可實時獲取生產數據并生成相應標記內容

3. 卓越的標記質量

COB激光鐳雕機在標記質量方面具有顯著優勢：
- 高對比度：通過參數優化，即使在深色基材上也能產生高對比度標記，確保機器可讀性
- 一致性：先進的能量閉環控制技術保證批量化生產中的標記一致性
- 可讀性：支持二維碼、Data Matrix等2D碼標記，在微小空間內存儲大量信息，讀取率>99.9%
- 精細度：特殊光學設計可實現在傾斜表面、弧形封裝體上的清晰標記

三、COB在線激光鐳雕機的典型應用場景

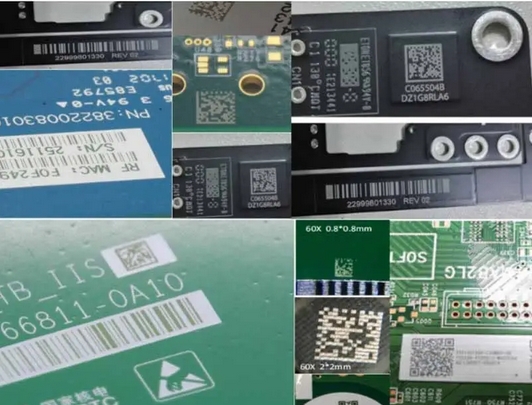

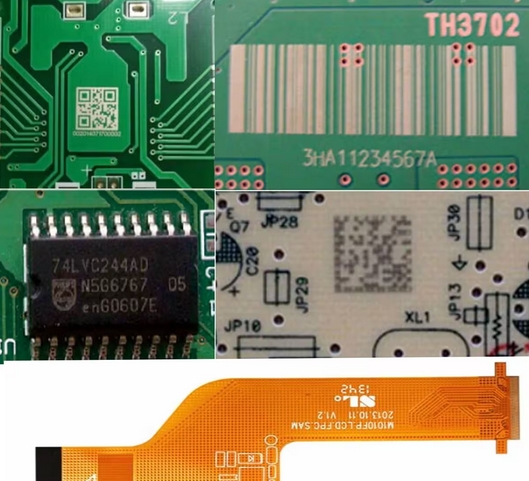

1. PCB板標識

在PCB制造領域，COB激光鐳雕機用于：

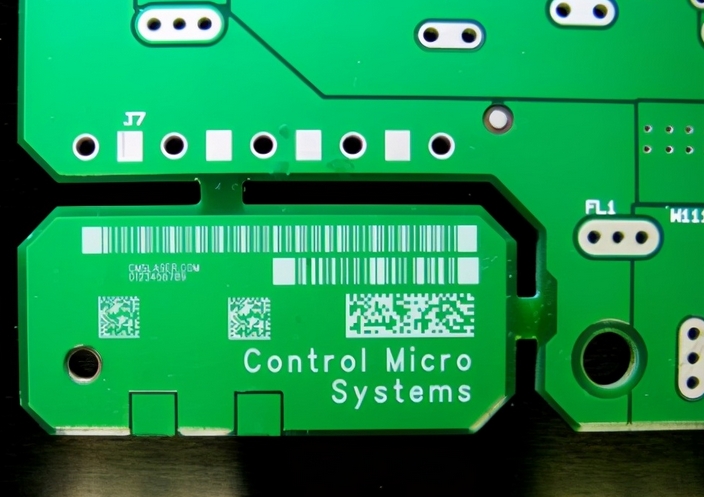

- 板面標記：包括產品型號、批次號、生產日期、認證標志等

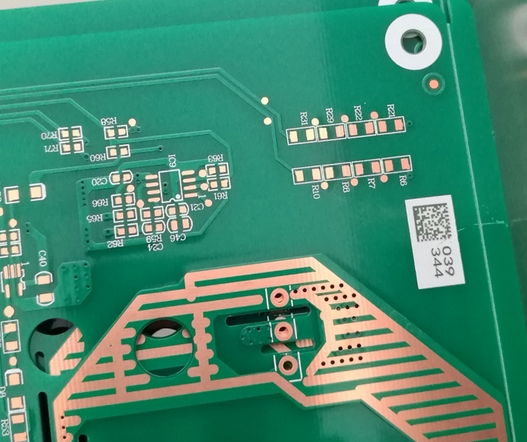

- 追溯編碼：永久性二維碼或條形碼，用于全生命周期追溯
- 工藝標識：測試點標記、組裝指引等生產輔助信息
- 防偽標識：微細防偽標記，防止產品仿冒

2. COB封裝工藝

作為COB生產線的核心設備之一，主要應用于：
- 裸芯片標識：在芯片表面直接標記晶圓號、芯片ID等關鍵信息
- 基板標記：在芯片綁定前對基板進行定位標記和產品信息標記
- 封裝后標記：在環氧樹脂封裝表面進行最終產品標識
- 質量追溯：為每個COB模塊生成唯一身份編碼，建立完整追溯體系

3. 半導體器件標記

適用于各類半導體器件的高質量標識：
- 功率器件：IGBT、MOSFET等功率器件的型號和參數標記
- 傳感器：在敏感器件上進行無應力標記
- 光電器件：LED、激光二極管等器件的精密標識
- 集成電路：在封裝表面標記產品信息，不影響內部電路性能

4. 電子元件標識

廣泛應用于各類電子元件的永久性標記：
- 被動元件：電阻、電容、電感等元件的參數和批次標記
- 連接器：在塑料或金屬表面標記型號和極性
- 模塊組件：射頻模塊、電源模塊等復合組件的綜合標識
- 消費電子：手機、穿戴設備等內部元件的追溯標記

四、COB在線激光鐳雕機的選型與技術發展

1. 關鍵選型考慮因素

選擇適合的COB激光鐳雕機需綜合考慮以下因素：
- 激光類型：根據材料選擇光纖、紫外或綠激光，COB應用通常需要短波長(紫外)以獲得更精細標記
- 精度要求：根據最小標記尺寸選擇適當?shù)墓鈱W(xué)系統和定位精度
- 產線速度：評估生產節拍需求，選擇匹配的標記速度
- 自動化程度：根據產線自動化水平?jīng)Q定是否需要視覺定位、機器人接口等高級功能
- 軟件兼容性：確保標記軟件能與現有MES/ERP系統無縫對接
- 擴展能力：考慮未來可能的新材料、新工藝需求，選擇可升級的設備平臺

2. 技術發展趨勢

COB在線激光鐳雕技術正朝著以下方向發展：
- 更高精度：亞微米級加工能力，滿足下一代電子元件微型化需求
- 智能調節：基于AI的實時參數優化，自動適應材料變化和工藝波動
- 多功能集成：結合激光清洗、微加工等功能，實現一機多用
- 綠色節能：更低功耗設計，更高能量利用率，減少碳排放
- 遠程服務：IoT技術支持遠程監控、預測性維護和快速故障診斷

五、結論

COB在線激光鐳雕機作為電子制造領域的高端加工設備，通過其非接觸、高精度、高效率的特點，完美解決了COB封裝及其他電子元件標識的技術挑戰。隨著電子產品向微型化、智能化、高可靠性方向發展，激光鐳雕技術的重要性將進一步凸顯。投資先進的COB專用激光鐳雕設備，不僅能夠提升產品品質和追溯能力，還能增強企業智能制造水平，為電子制造企業創造長期競爭優勢。

未來，隨著激光技術的持續進步和工業4.0的深入發展，COB在線激光鐳雕機將繼續演進，為電子封裝工藝提供更加完善的標識解決方案。
