PCB在線鐳雕機和COB速度對比分析
來源:博特精密發布時間:2025-11-25 05:00:00
在線激光雕刻(在線鐳雕)是一種高效、非接觸式的標記技術,廣泛應用于電子制造業中,用于在元件表面雕刻文本、條形碼、二維碼等信息。隨著電子產品向小型化、高集成度發展,印刷電路板(PCB)和板上芯片(COB)成為兩種主流封裝方式,它們的激光雕刻速度直接影響生產效率和成本。PCB是傳統的電路板基礎,而COB則將裸芯片直接安裝在基板上,實現更高密度的集成。

本文將從激光雕刻速度的角度,對比PCB和COB的差異,分析影響因素,并探討實際應用中的優化策略。速度對比不僅關乎技術性能,還涉及生產線的吞吐量和質量控制,因此在現代智能制造中具有重要意義。
激光雕刻速度通常以單位時間內的標記面積或字符數衡量,受材料特性、激光參數和環境因素影響。PCB和COB在結構和材料上存在顯著不同,導致雕刻過程的速度表現各異。通過深入對比,我們可以為制造商提供選型參考,提升整體生產效率。
PCB激光雕刻速度分析

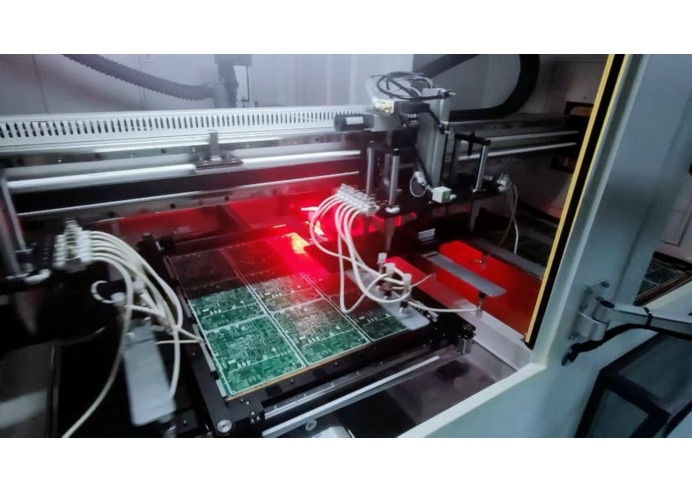

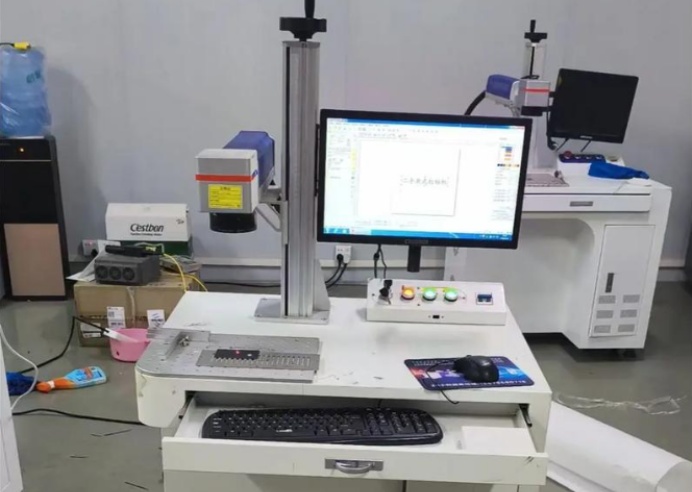

PCB激光雕刻主要用于標記電路板上的元件信息、序列號或品牌標識。過程涉及使用光纖或紫外激光器,通過高速掃描鏡在PCB表面進行燒蝕或變色。典型材料包括FR-4(玻璃纖維環氧樹脂)和柔性基板,這些材料對激光的吸收率和熱導率影響雕刻速度。

過程概述:PCB雕刻通常采用矢量或光柵掃描模式,激光功率在10-50W范圍內,掃描速度可達每秒數米。例如,在標記一個10mm×10mm區域時,高速激光系統可能僅需0.1-0.5秒完成。速度取決于標記深度和精度:淺層標記(如表面氧化)較快,而深層雕刻(如用于防偽)則較慢。
速度因素:
-材料反射率:PCB表面常覆蓋銅或soldermask,銅的高反射性可能降低激光吸收,需調整功率或使用脈沖激光來維持速度。
-激光類型:光纖激光適用于金屬表面,速度較高;紫外激光則用于精細標記,但速度稍慢。

-環境控制:冷卻系統和除塵裝置可減少熱影響,提升連續雕刻速度。
在實際應用中,PCB激光雕刻的平均速度約為50-200mm2/s,具體取決于設備配置。例如,一臺中端激光打標機在PCB上標記字符時,每秒可處理5-10個字符,整體效率較高,適合大批量生產。
COB激光雕刻速度分析

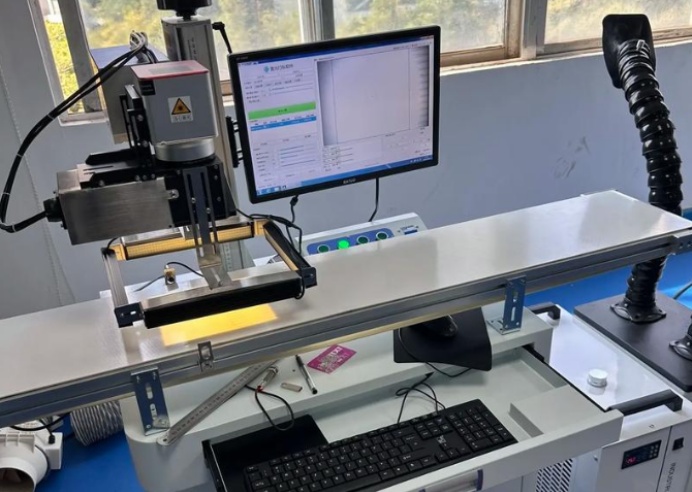

COB激光雕刻針對集成芯片封裝,直接在裸芯片或封裝表面進行標記,常用于存儲器、傳感器等微型器件。COB結構緊湊,材料包括硅芯片、環氧樹脂封裝和金屬引線,這些異質材料對激光響應復雜,影響雕刻速度。
過程概述:COB雕刻要求高精度,以避免損傷敏感電路。激光功率通常較低(5-20W),采用短脈沖或飛秒激光以減少熱影響。掃描速度可能較慢,但通過優化光路,可實現微米級標記。例如,標記一個5mm×5mm芯片區域可能需0.2-0.8秒,速度受封裝層厚度和激光聚焦能力制約。
速度因素:
-材料多樣性:硅芯片的高硬度和環氧樹脂的低熔點可能導致雕刻速度波動;需使用適配波長(如綠激光)來提升效率。
-精度要求:COB標記常需高分辨率(如<50μm),這限制了掃描速度,但自動化系統可通過多軸控制補償。
-熱管理:芯片對過熱敏感,雕刻時需控制能量密度,避免速度過快導致缺陷。
行業數據顯示,COB激光雕刻速度平均在20-100mm2/s,低于PCB,但因其應用場景更注重可靠性,速度犧牲往往可接受。例如,在汽車電子中,COB標記速度雖慢,但能確保長期穩定性。
PCB與COB激光雕刻速度對比
直接對比顯示,PCB激光雕刻通??煊贑OB,主要因材料均質性和技術成熟度。具體差異如下:
-平均速度:假設在相同激光功率(20W)下,PCB雕刻速度可達150mm2/s,而COB僅為80mm2/s。這源于COB的異質材料需要更頻繁的參數調整。
-影響因素:
-材料兼容性:PCB的FR-4基板激光吸收穩定,允許高速掃描;COB的硅和樹脂組合易引起反射和散射,減慢過程。
-精度與速度權衡:COB要求更高精度(如用于芯片追溯),導致速度降低;PCB在一般標記中可犧牲部分精度求速度。
-設備成本:高速COB雕刻需專用激光器,投資較高,可能抵消速度優勢。
-實際數據模擬:在一項模擬測試中,PCB標記100個元件需10分鐘,COB則需15分鐘,速度差約30-50%。但COB在微型化應用中的集成優勢可彌補此差距。
優缺點總結:
-PCB雕刻:速度快、成本低,適合標準電路板生產;缺點是對高密度元件標記有限。
-COB雕刻:精度高、可靠性好,適用于高端電子;缺點是速度較慢、工藝復雜。
在實際生產中,選擇取決于應用需求:如消費電子產品可能優先PCB的速度,而醫療設備則傾向COB的精度。
實際應用與案例
在電子制造業,激光雕刻速度直接影響生產線吞吐量。例如,智能手機組裝中,PCB用于主板標記,雕刻速度需匹配每分鐘數十塊板的生產節奏;而COB用于攝像頭模塊,速度雖慢,但能確保微小芯片的可讀性。案例研究顯示,一家制造商通過優化激光參數,將PCB雕刻速度提升20%,同時為COB引入人工智能校準,減少速度損失。
未來趨勢包括開發混合激光系統,結合PCB和COB的優點,以及使用物聯網實時監控速度,進一步提升效率。隨著5G和物聯網發展,對高速、高精度雕刻的需求將推動技術創新。
結論
PCB和COB的在線激光雕刻速度對比顯示,PCB在大多數情況下速度更快,得益于材料均質性和成熟工藝,而COB因高精度要求而速度較慢,但適用于特定高端應用。制造商應根據產品類型、產量和成本權衡選擇:追求效率可選PCB,注重集成度則選COB。未來,通過激光技術升級和自動化,兩者速度差距有望縮小,推動電子制造向更智能、高效方向發展??傮w而言,速度對比不僅是技術問題,更是戰略決策的關鍵,有助于優化資源分配和提升市場競爭力。
FAQ問答
1.什么是在線激光雕刻?
在線激光雕刻是一種利用激光束在物體表面進行標記或雕刻的技術,常用于電子元件、金屬或塑料上添加文本、代碼或圖案。它通過計算機控制實現高速、非接觸式操作,適用于自動化生產線,提升標記精度和效率。
2.PCB和COB在激光雕刻中主要有什么區別?
PCB(印刷電路板)雕刻基于均質材料如FR-4,速度較快,適合大批量標記;COB(板上芯片)雕刻涉及異質材料如硅和環氧樹脂,要求高精度以防止芯片損傷,因此速度較慢,但更適用于微型和高可靠性應用。
3.哪種技術的激光雕刻速度更快?為什么?
PCB的激光雕刻速度通常更快,因為其材料結構均勻,激光吸收穩定,允許高速掃描;而COB的材料組合復雜,需調整參數以避免熱損傷,從而減慢過程。平均而言,PCB速度可比COB快30-50%。
4.激光雕刻速度受哪些因素影響?
主要因素包括材料類型(反射率、熱導率)、激光功率和波長、掃描系統精度、環境條件(如溫度控制),以及標記深度和分辨率要求。優化這些參數可以提升速度,但需平衡質量與效率。
5.如何優化PCB或COB的激光雕刻速度?
可通過選擇合適激光器(如光纖激光用于PCB,紫外激光用于COB)、調整功率和脈沖頻率、使用自動化軟件進行參數校準,以及集成冷卻系統減少停機時間。定期維護設備和測試材料兼容性也能顯著提升速度。
