在電子制造行業中，PCB（印刷電路板）和COB（板上芯片）是兩種常見的組件封裝技術，它們廣泛應用于消費電子、汽車、醫療設備等領域。隨著物聯網和智能制造的興起，二維碼打標成為追蹤、識別和質量控制的重要手段。二維碼密度要求直接影響到其可讀性和可靠性，本文將從PCB和COB的角度，詳細探討二維碼密度要求，包括定義、影響因素、標準實踐以及最佳建議。文章總字數約1500字，并附帶5個常見問題解答（FAQ），以幫助讀者全面理解這一主題。

引言

PCB是電子設備的基礎，承載著電路連接和元件安裝；COB則是一種高密度封裝技術，將芯片直接綁定到基板上，常用于小型化設備如傳感器和LED模塊。在這些組件上打標二維碼，可以實現產品追溯、防偽和自動化生產。二維碼密度通常指其模塊（即黑白方塊）的尺寸或像素密度，它決定了掃描設備能否準確讀取。密度過低可能導致無法識別，密度過高則可能受限于打印精度和空間。因此，針對PCB和COB的不同特性，密度要求需量身定制。本文將深入分析PCB與COB打標二維碼的密度標準，并結合實際應用提供實用指南。

PCB打標二維碼密度要求

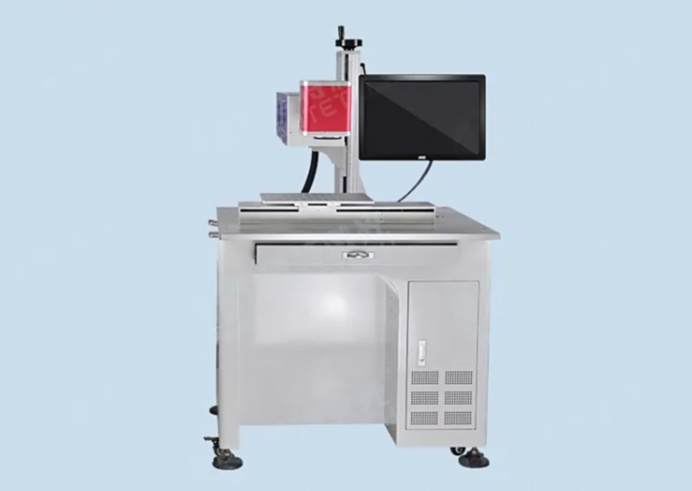

PCB打標通常采用激光雕刻、噴墨打印或化學蝕刻等方法，二維碼密度要求主要取決于打印技術、基板材料和掃描設備。一般來說，PCB上的二維碼密度以模塊最小尺寸來衡量，常見范圍在0.3毫米到1.0毫米之間。例如，在工業應用中，最小模塊尺寸通常建議為0.5毫米，以確保在標準掃描距離（如10-50厘米）下可讀。這相當于二維碼的整體尺寸在5毫米×5毫米到20毫米×20毫米之間，具體取決于二維碼的版本（如QR碼的版本1-40，模塊數從21×21到177×177）。

影響PCB二維碼密度的關鍵因素包括：

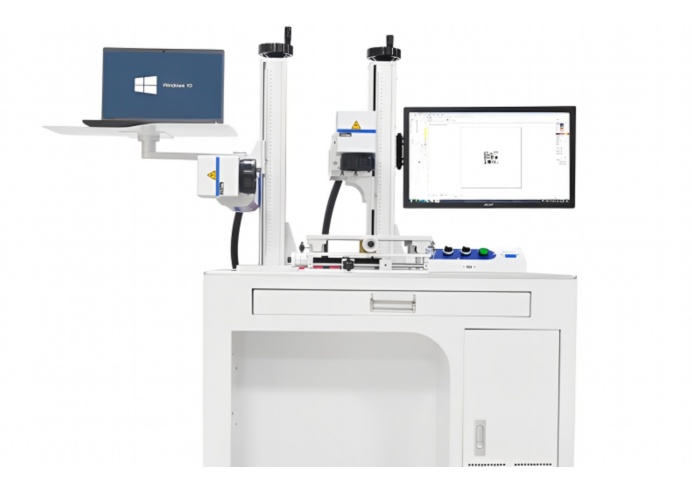

-打印技術：激光打標能實現高精度（可達0.1毫米分辨率），適合高密度二維碼；而噴墨打印可能受墨水擴散限制，密度需略低。

-基板表面：光滑的FR-4材料有利于高密度打標，而粗糙表面可能要求增大模塊尺寸以保持對比度。

-掃描設備：高分辨率掃描器（如500萬像素以上）可讀取更小密度的二維碼，但需考慮環境光照和角度。

根據IPC（國際電子工業聯接協會）標準，如IPC-2581，建議二維碼打標應確保最小模塊尺寸不低于0.3毫米，并結合實際測試調整。例如，在汽車電子中，密度要求可能更嚴格，以應對振動和高溫環境。

COB打標二維碼密度要求

COB技術將芯片直接安裝在基板上，并通過環氧樹脂封裝，打標區域通常更小，因此二維碼密度要求更高。最小模塊尺寸可能低至0.2毫米到0.5毫米，以適應有限的封裝空間。例如，在微型傳感器或LED模塊中，二維碼整體尺寸可能僅為3毫米×3毫米，但需確保模塊清晰可辨。

COB打標的特殊性在于：

-封裝材料：環氧樹脂或硅膠封裝可能影響二維碼的對比度和耐久性，密度需更高以避免模糊。

-芯片尺寸：小型芯片要求二維碼密度更高，但需平衡可讀性；通常建議使用高對比度顏色（如黑白分明）來補償。

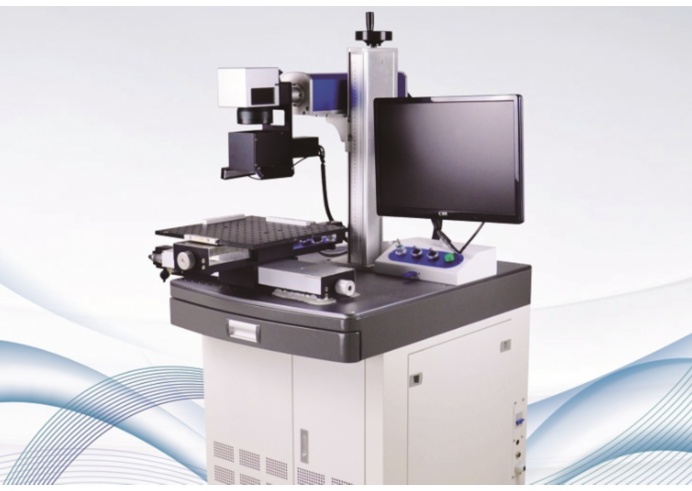

-打印方法：COB多采用激光打標或微噴技術，分辨率可達0.05毫米，但實際密度需根據封裝后表面平整度調整。

行業實踐中，COB二維碼密度常參考JEDEC（固態技術協會）標準，建議最小模塊尺寸為0.3毫米，并結合環境測試（如高溫高濕）驗證可讀性。與PCB相比，COB的密度要求更注重微型化和可靠性，尤其在醫療設備中，密度可能需達到0.2毫米以確保無菌環境下的長期穩定性。

影響密度的共同因素及最佳實踐

PCB和COB打標二維碼密度受多種因素影響，包括掃描距離、環境條件、打印質量和材料特性。共同因素包括：

-掃描設備分辨率：高分辨率掃描器可讀取更小密度的二維碼，但需匹配打印精度；一般建議密度與掃描器像素大小成正比。

-環境因素：光照、灰塵和溫度可能降低可讀性，密度需適當增加以補償。

-標準參考：國際標準如ISO/IEC18004（QR碼規范）提供通用指南，但PCB/COB應用需結合行業標準如IPC-A-600（PCB可接受性）和JEDEC手冊。

最佳實踐建議：

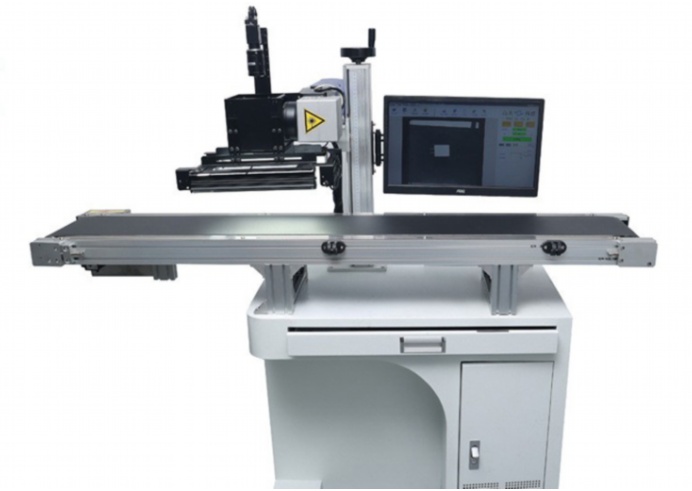

-測試驗證：在實際生產環境中，使用二維碼驗證工具測試可讀性，確保密度在最小閾值以上。

-優化設計：根據應用場景選擇二維碼版本（例如，版本4QR碼有33×33模塊，適合中等密度），并避免過度壓縮。

-定期維護：檢查打印設備精度，防止密度漂移；在PCB和COB中，推薦密度范圍為0.3-0.8毫米，具體通過實驗確定。

結論

PCB和COB打標二維碼密度要求是電子制造中的關鍵參數，直接影響產品追溯和質量控制。PCB通常要求最小模塊尺寸0.3-1.0毫米，而COB因空間限制可能需0.2-0.5毫米。通過考慮打印技術、材料特性和掃描設備，企業可以優化密度設置，確保二維碼的可靠讀取。未來，隨著微型化趨勢發展，密度要求可能進一步提高，建議持續關注行業標準和技術更新。

5個FAQ問答

1.什么是PCB打標二維碼的最小密度要求？

答：PCB打標二維碼的最小密度要求通常指模塊最小尺寸，建議在0.3毫米到1.0毫米之間，具體取決于打印技術和掃描設備。例如，激光打標可實現0.3毫米密度，而噴墨打印可能需0.5毫米以上。實際應用中，應結合IPC標準進行測試，確保在標準掃描距離（如30厘米）下可讀。密度過低可能導致掃描失敗，影響產品追溯。

2.COB打標與PCB打標在密度要求上有何不同？

答：COB打標因芯片封裝空間小，密度要求通常比PCB更高，最小模塊尺寸可能低至0.2-0.5毫米，而PCB多為0.3-1.0毫米。COB還受封裝材料影響，需更高對比度來補償可能的光散射。此外，COB應用更注重微型化，例如在可穿戴設備中，密度需優化以平衡可讀性和尺寸限制。

3.如何測試二維碼在PCB和COB上的可讀性？

答：測試可讀性需使用專業二維碼掃描器或驗證軟件，模擬實際環境條件。步驟包括：設置標準掃描距離（如10-50厘米）、檢查在不同光照和角度下的讀取率、并進行耐久性測試（如高溫高濕）。建議使用ISO/IEC15415標準評估對比度和解碼能力，對于PCB和COB，還需定期在生產線上抽樣測試，確保密度符合要求。

4.密度過低或過高會有什么問題？

答：密度過低（如模塊尺寸小于0.2毫米）可能導致二維碼無法被掃描設備識別，造成追溯中斷或生產錯誤；密度過高（如模塊尺寸過大）則會占用過多空間，在COB等小型設備中可能不適用，且可能降低打印效率。平衡密度是關鍵，需根據應用場景調整，以避免可讀性問題和資源浪費。

5.有哪些標準或指南可以參考？

答：PCB和COB打標二維碼可參考多項國際標準，例如ISO/IEC18004用于QR碼規范，IPC-2581和IPC-A-600提供PCB打標指南，JEDEC標準適用于COB封裝。此外，行業最佳實踐包括使用高對比度打標、定期校準設備，以及參考制造商建議。建議結合具體應用查閱這些標準，以確保密度要求符合全球質量體系。
