在電子制造行業中，Chip-on-Board（COB）封裝技術以其高密度、小尺寸和低成本的優勢，廣泛應用于LED照明、傳感器和消費電子等領域。隨著自動化生產的普及，在線鐳雕機（激光打標機）成為COB生產線上不可或缺的設備，用于在封裝表面進行精確標記，如序列號、二維碼和品牌標識。選型合適的在線鐳雕機對于確保封裝工藝的匹配至關重要，它能提升生產效率、保證標記質量并降低總體成本。

本文將深入探討COB在線鐳雕機的選型過程，重點關注如何與封裝工藝無縫集成，并提供實用建議。

COB封裝工藝概述

COB封裝是一種將裸芯片直接安裝到印刷電路板（PCB）上的技術，過程包括芯片粘貼、引線鍵合或倒裝芯片連接，以及最終用環氧樹脂或其他材料進行封裝保護。這種工藝要求高精度和可靠性，因?yàn)榉庋b表面通常需要標記產品信息，以實現追溯性和防偽。COB封裝的材料特性，如環氧樹脂的硬度、熱敏感性和光學性能，直接影響標記效果。

例如，在LED模塊中，封裝材料可能包含硅膠或陶瓷，這些材料對激光的吸收率和反射率不同，因此在選型鐳雕機時需充分考慮材料兼容性。COB工藝的自動化趨勢也要求設備能夠集成到高速生產線中，避免生產瓶頸。

在線鐳雕機簡介

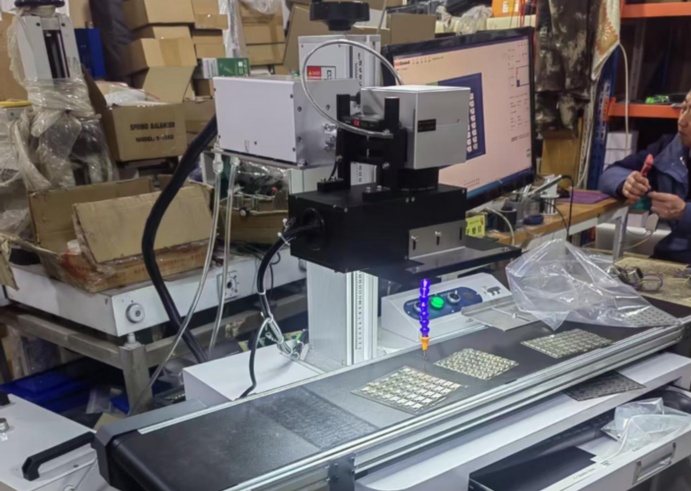

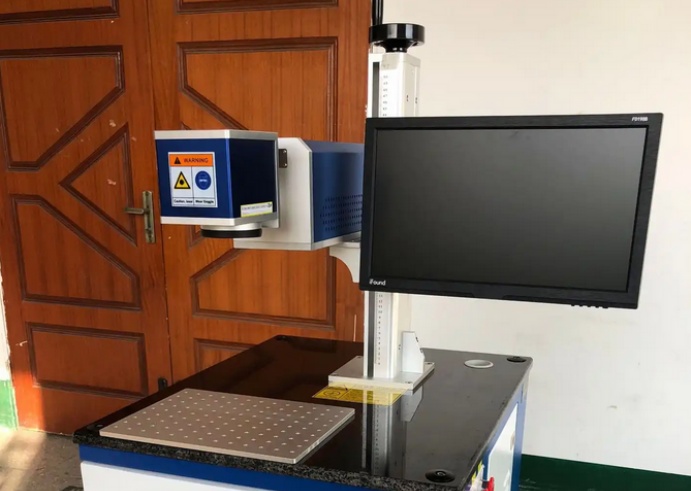

在線鐳雕機是一種集成在生產線上激光打標設備，通過激光束在物體表面刻印永久性標記，具有非接觸、高精度和高效率的特點。常見類型包括光纖激光、CO2激光和紫外激光，各適用于不同材料。光纖激光適用于金屬和部分塑料，標記速度快、壽命長；CO2激光更適合非金屬材料如環氧樹脂和陶瓷；紫外激光則用于熱敏感材料，避免熱損傷。在COB應用中，鐳雕機需要在封裝后的表面進行高精度標記，而不損傷底層芯片或影響電氣性能。

關鍵參數包括標記速度（通?？蛇_(dá)每秒數千個字符）、精度（分辨率可達0.01mm）、激光功率（10W至50W不等）和波長，這些參數必須與生產線速度和環境條件相匹配。此外，現代鐳雕機還配備智能軟件，支持圖形編輯、數據庫連接和實時監控，便于與自動化系統集成。

選型關鍵因素

選擇COB在線鐳雕機時，需綜合考慮多個因素，以確保與封裝工藝的完美匹配：

1.材料兼容性：封裝材料如環氧樹脂、硅膠或陶瓷的物理和化學特性決定了激光類型的選擇。例如，紫外激光適用于熱敏感材料，能減少熱影響區，避免封裝層開裂或變色；而光纖激光則適用于高反射材料。建議通過樣品測試驗證兼容性，調整激光參數如功率、頻率和掃描速度。

2.精度和分辨率：COB封裝通常要求微米級標記精度，以確保標記清晰可讀且不干擾電路功能。分辨率應高于0.01mm，并考慮標記位置的一致性，例如在微小芯片上刻印二維碼時，需使用高精度光學系統和視覺定位功能。

3.生產速度：鐳雕機必須匹配生產線的節拍時間，避免造成瓶頸。高速鐳雕機可處理每小時數千個單元，但需平衡速度與質量。例如，在高速COB生產線中，選擇脈沖頻率高的激光器，并優化標記路徑以提高效率。

4.集成能力：設備應支持與現有自動化系統（如PLC、機器人或MES系統）的通信，實現無縫數據交換和實時控制。接口標準如以太網、RS232或Profibus可確?？焖偌?，同時軟件應提供靈活編程和故障診斷功能。

5.環境適應性：COB生產環境可能有灰塵、濕度或溫度波動，鐳雕機需具備防護等級（如IP54）和穩定性能，以防止激光頭污染或性能下降。此外，考慮設備尺寸和安裝方式，以適應緊湊的生產線布局。

6.成本效益：初始投資、維護成本和能耗應權衡，選擇性價比高的型號。例如，光纖激光鐳雕機雖初始成本較高，但壽命長、能耗低，長期使用更經濟。定期維護和培訓操作人員也能降低總體擁有成本。

匹配封裝工藝的實踐

為了確保COB在線鐳雕機與封裝工藝的精準匹配，選型過程應從詳細的工藝分析開始。首先，評估封裝材料的特性，并與供應商合作進行樣品測試，確定最佳激光參數。例如，在LEDCOB生產中，使用紫外鐳雕機在環氧樹脂表面標記日期碼時，需調整功率至適中水平，以避免產生氣泡或裂紋。

其次，模擬生產線集成，測試鐳雕機與傳送帶、視覺檢測系統的協同工作，確保標記位置準確且無延遲。實踐案例顯示，在汽車電子COB封裝中，采用光纖鐳雕機集成機器人手臂，可實現多角度標記，提升靈活性。軟件支持也至關重要，應選擇支持CAD文件導入和實時數據更新的系統，便于快速調整標記內容。

此外，定期校準和維護設備，如清潔光學部件和檢查激光輸出，能延長設備壽命并保持標記質量。通過這種系統化方法，制造商可以優化生產效率，減少廢品率，并適應未來工藝升級。

結論

COB在線鐳雕機的選型是一個多維度決策過程，核心在于與封裝工藝的精準匹配。通過綜合考慮材料兼容性、精度、速度、集成和環境因素，制造商可以提升生產效率和產品質量。隨著激光技術的進步，未來鐳雕機將更智能、高效，集成AI和物聯網功能，進一步推動COB封裝的發展。正確選型不僅能增強市場競爭力，還能為創新應用如微型傳感器和可穿戴設備奠定基礎。建議企業在選型時與專業供應商合作，進行實地測試，以確保長期穩定運行。

常見問題解答（FAQ）

1.問：什么是COB封裝？為什么它在電子制造中重要？

答：COB（Chip-on-Board）封裝是一種將裸芯片直接安裝到PCB上的技術，通過引線鍵合和封裝材料（如環氧樹脂）保護，實現高密度集成。它在電子制造中重要是因?yàn)槟茱@著減小產品尺寸、降低成本和重量，同時提高可靠性和散熱性能，廣泛應用于LED照明、汽車電子和醫療設備等領域。

2.問：在線鐳雕機在COB工藝中起什么作用？

答：在線鐳雕機主要用于在COB封裝表面進行永久性標記，如序列號、二維碼或品牌標識。這些標記有助于產品追溯、防偽和質量管理，同時不損傷封裝材料或底層電路。通過集成到生產線，它能實現自動化標記，提升整體生產效率和一致性。

3.問：選型COB在線鐳雕機時，最關鍵的參數是什么？

答：最關鍵參數包括激光類型（如光纖、CO2或紫外）、標記精度（分辨率需達0.01mm以上）、速度（與生產線節拍匹配）、材料兼容性（適應封裝材料的吸收特性）和集成接口（如以太網或PLC通信）。這些參數直接影響標記質量、生產效率和設備壽命，選型時應優先測試驗證。

4.問：如何測試鐳雕機與COB封裝材料的兼容性？

答：可通過樣品測試進行：取COB封裝樣品，使用不同激光參數（功率、速度、頻率）進行標記實驗，評估標記清晰度、是否產生裂紋、變色或熱損傷。建議與設備供應商合作，進行現場演示和優化，確保標記效果符合工藝要求，并記錄最佳參數用于批量生產。

5.問：常見的COB鐳雕機選型錯誤有哪些？如何避免？

答：常見錯誤包括忽略材料特性（導致標記不清晰或封裝損傷）、低估生產速度需求（造成生產線瓶頸）、以及忽視環境因素（如灰塵影響激光頭壽命）。避免方法包括進行全面工藝評估、咨詢專業工程師意見、進行試點測試和選擇可調參數的設備。同時，定期培訓操作人員和制定維護計劃，能減少運行風險。

通過本指南和FAQ，希望幫助您更好地進行COB在線鐳雕機選型，實現與封裝工藝的高效匹配。如果您有更多疑問，建議咨詢專業供應商或參加行業培訓。
