在電子制造行業中，激光雕刻（鐳雕）技術已成為不可或缺的工藝，用于在印刷電路板（PCB）和芯片封裝上實現高精度標記，以確保產品的可追溯性、防偽和美觀。隨著電子設備向小型化、高密度化發展，PCB在線鐳雕和COB（Chip-on-Board）鐳雕機作為兩種常見的激光雕刻解決方案，各自在特定應用中發揮著關鍵作用。

本文將詳細探討PCB在線鐳雕與COB鐳雕機的定義、工作原理、應用場景、優缺點以及主要區別，并附上5個常見問題解答（FAQ），以幫助讀者全面理解這兩種技術。

PCB在線鐳雕概述

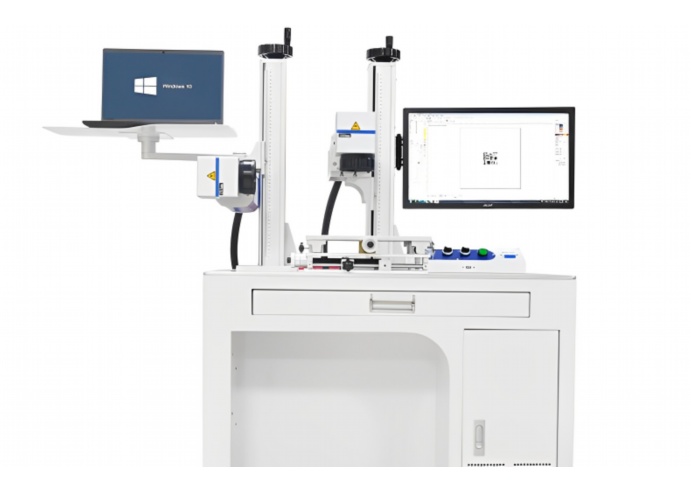

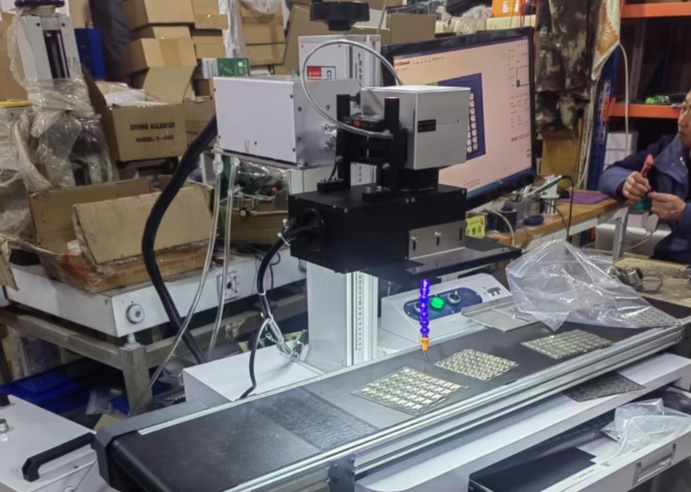

PCB在線鐳雕是一種集成在PCB生產線上的激光雕刻技術，它利用高能量激光束直接在PCB表面進行非接觸式標記。這種技術通常用于在PCB上刻印文字、圖形、條形碼或序列號，以滿足生產追溯、質量控制和品牌標識的需求。PCB在線鐳雕系統通常由激光源、掃描振鏡、控制系統和傳送帶組成，能夠?qū)崿F(xiàn)高速、自動化的標記過程。其工作原理基于激光與材料相互作用：激光束聚焦在PCB表面（通常是銅、錫或阻焊層），通過燒蝕、氧化或變色效應形成永久性標記。

這種標記方式具有高分辨率（可達微米級）、耐磨損和環保等優點，因?yàn)樗鼰o需化學試劑或物理接觸，減少了污染和機械損傷風險。

PCB在線鐳雕的應用非常廣泛，涵蓋消費電子、汽車電子、工業控制和通信設備等領域。例如，在智能手機制造中，它用于標記PCB上的型號和日期碼；在汽車電子中，它確保關鍵組件的可追溯性，以符合安全標準。優點包括高效率和靈活性：在線集成允許實時標記，減少生產周期；同時，激光參數可調，適應不同材料（如FR-4、鋁基板）。

然而，其缺點也不容忽視：設備初始投資較高，且對PCB表面平整度和材料一致性要求嚴格，否則可能導致標記不清或損壞。此外，在線鐳雕可能受生產線速度限制，在高速生產中需優化同步控制。

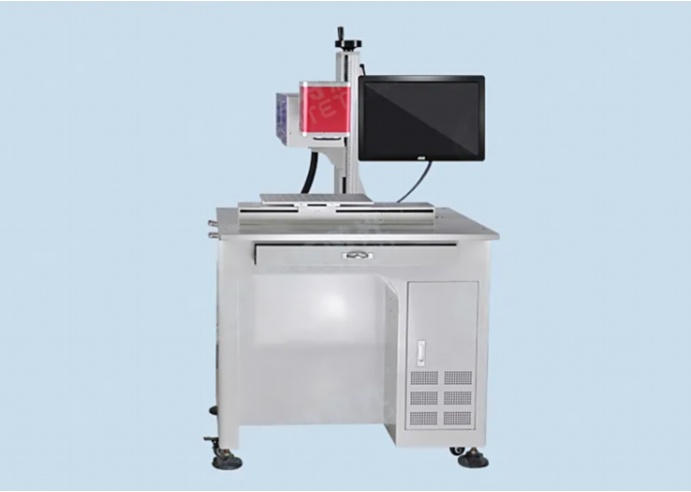

COB鐳雕機概述

COB鐳雕機是專門用于Chip-on-Board（COB）封裝過程的激光雕刻設備。COB技術是一種高密度封裝方法，將裸芯片直接粘合到PCB基板上，并通過引線鍵合和環氧樹脂包覆實現電氣連接和保護。COB鐳雕機在此過程中用于在芯片或基板表面進行精細標記，例如刻寫芯片ID、測試點或品牌信息，以支持微型化電子模塊的追溯和測試。這種鐳雕機通常采用紫外或光纖激光源，以實現超高精度（可達納米級），并集成在COB封裝線中，與點膠、鍵合等工藝協同工作。

COB鐳雕機的應用主要集中在高精度電子領域，如傳感器模塊、LED顯示屏、醫療設備和物聯網設備。例如，在醫療植入式設備中，COB鐳雕用于標記微型芯片的序列號，確保安全合規；在LED行業，它用于在COB模塊上刻印光學參數。優點包括極高的精度和適應性：激光可以處理微小區域（小于0.1mm），且對脆弱的芯片材料損傷?。煌瑫r，非接觸式操作避免了機械應力，提高了封裝可靠性。缺點則包括高成本和專業化需求：COB鐳雕機通常比標準PCB鐳雕設備更昂貴，且需要針對特定封裝工藝進行定制，維護復雜。

此外，由于COB封裝涉及多步驟集成，鐳雕過程可能受樹脂覆蓋層影響，需優化激光參數以避免標記模糊。

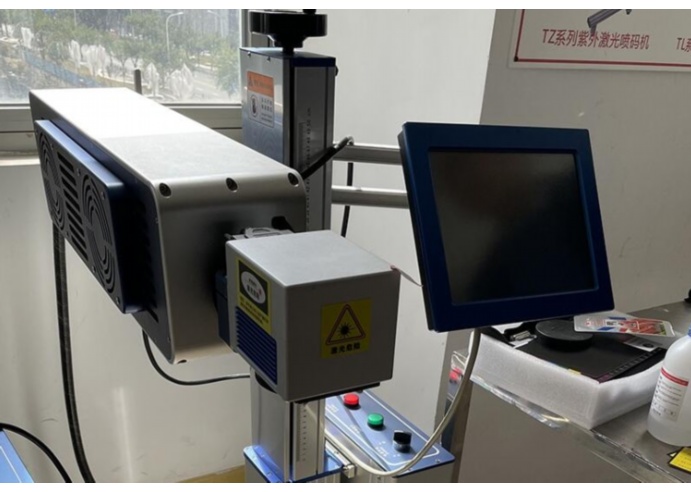

PCB在線鐳雕與COB鐳雕機的主要區別

盡管PCB在線鐳雕和COB鐳雕機都基于激光技術，但它們在多個方面存在顯著差異，這些差異源于其應用場景和技術要求。

1.應用場景和對象：PCB在線鐳雕主要用于標準PCB的表面標記，對象是相對較大的電路板（通常尺寸從幾厘米到數十厘米），標記內容多為宏觀信息，如條形碼或Logo。而COB鐳雕機則針對COB封裝中的微型組件，對象是芯片或高密度基板（尺寸可能小于1mm），標記內容更精細，如芯片序列號或測試圖案。這導致COB鐳雕在電子封裝產業鏈中處于更后端的位置，專注于集成模塊的個性化處理。

2.精度和分辨率：COB鐳雕機通常提供更高的精度和分辨率，因?yàn)镃OB封裝涉及微米級芯片，激光束需聚焦到極小點（例如，紫外激光可達10微米以下），以確保標記清晰且不損傷敏感結構。相比之下，PCB在線鐳雕的精度較低（通常為20-100微米），適用于PCB上較粗糙的標記，但足以滿足大多數追溯需求。這種差異使得COB鐳雕在微型化趨勢中更具優勢，但同時也對設備穩定性提出更高要求。

3.集成方式和生產線兼容性：PCB在線鐳雕設計為與標準PCB生產線無縫集成，通常通過傳送帶或機器人實現自動化，支持高速連續生產（例如，每分鐘可處理數十塊PCB）。它強調通用性和靈活性，可適應多種PCB類型。COB鐳雕機則更專業化，集成在COB封裝線中，需要與點膠機、鍵合機等設備精密同步，生產節奏較慢，但能處理高復雜度任務。這種集成差異反映了二者在生產效率與精度之間的權衡：PCB在線鐳雕追求批量處理，而COB鐳雕注重定制化質量。

4.成本和經濟性：從設備投資角度看，PCB在線鐳雕系統相對經濟，因?yàn)槠浼夹g(shù)成熟且市場規模大，初始成本可能在數萬到數十萬元人民幣之間，適用于中大規模生產。COB鐳雕機則更昂貴，由于高精度激光器和定制化需求，成本可能高達百萬元以上，更適合小批量、高附加值產品，如航空航天或醫療設備。此外，運營成本也不同：PCB在線鐳雕的維護更簡單，而COB鐳雕需要定期校準和專業培訓，增加了總擁有成本。

5.技術挑戰和發展趨勢：PCB在線鐳雕面臨的主要挑戰包括標記一致性和材料適應性，例如在柔性PCB上可能出現標記脫落問題；未來趨勢是向綠色激光和智能控制發展，以提升效率和環保性。COB鐳雕機的挑戰則在于微型化極限和熱管理，激光能量控制不當可能導致芯片損壞；趨勢是結合人工智能和實時監測，實現自適應雕刻，以支持5G和物聯網設備的需求。

結論

總之，PCB在線鐳雕和COB鐳雕機雖然共享激光雕刻的核心技術，但它們在應用領域、精度、集成方式、成本和技術要求上存在本質區別。PCB在線鐳雕更適合標準PCB生產中的高效、宏觀標記，而COB鐳雕機則專注于高密度封裝中的微型、高精度處理。選擇哪種技術取決于具體生產需求：如果追求大批量、低成本的可追溯性，PCB在線鐳雕是理想選擇；如果涉及微型芯片或高可靠性模塊，COB鐳雕機更具優勢。

隨著電子行業持續創新，這兩種技術都可能向更高智能化和集成化演進，為智能制造注入新動力。企業在決策時，應綜合考慮產品類型、生產規模和投資預算，以優化工藝效率。

常見問題解答（FAQ）

1.什么是PCB在線鐳雕？

PCB在線鐳雕是一種集成在印刷電路板生產線上的激光雕刻技術，用于在PCB表面直接標記文字、圖形或代碼（如序列號和條形碼）。它通過非接觸式激光燒蝕實現永久性標記，具有高速、高精度和環保優點，廣泛應用于電子制造領域以提高生產追溯效率。

2.什么是COB鐳雕機？

COB鐳雕機是專門用于Chip-on-Board封裝過程的激光雕刻設備，它在COB模塊的芯片或基板上進行高精度標記，例如刻寫芯片ID或測試點。這種設備通常采用紫外或光纖激光，支持微米級分辨率，適用于高密度電子封裝，如傳感器和LED模塊，確保微型組件的可追溯性和可靠性。

3.PCB在線鐳雕和COB鐳雕機的主要區別是什么？

主要區別在于應用對象和精度：PCB在線鐳雕針對標準PCB的宏觀標記，精度較低（20-100微米），集成在高速生產線中；而COB鐳雕機專注于COB封裝的微型標記，精度更高（可達10微米以下），集成在專用封裝線中。此外，COB鐳雕機成本更高，適用于高附加值產品，而PCB在線鐳雕更經濟，適合批量生產。

4.在哪些行業中使用PCB在線鐳雕？

PCB在線鐳雕常用于消費電子（如智能手機和電腦）、汽車電子（如控制單元）、工業自動化（如PLC模塊）和通信設備等行業。它主要用于PCB的追溯標識、品牌打印和防偽，幫助制造商提高質量控制和供應鏈管理效率。

5.COB鐳雕機適用于什么類型的項目？

COB鐳雕機適用于需要高精度和微型化封裝的項目，例如醫療設備（如植入式傳感器）、LED顯示屏、物聯網模塊和航空航天電子。這些項目通常涉及小尺寸、高可靠性要求，COB鐳雕能確保在脆弱芯片上實現清晰、持久的標記，支持嚴格的質量標準。
