在電子制造業中，二維碼已成為產品追蹤、質量控制和防偽識別的重要工具。通過激光鐳雕技術，二維碼可以被直接雕刻在電路板或芯片上，實現永久性標記。然而，不同的基板材料會影響二維碼的清晰度，進而影響掃描識別率。本文將對比印刷電路板（PCB）和板上芯片（COB）兩種常見基板上的在線鐳雕二維碼清晰度，分析其影響因素、優缺點，并提供實用建議。

PCB上的在線鐳雕二維碼清晰度分析

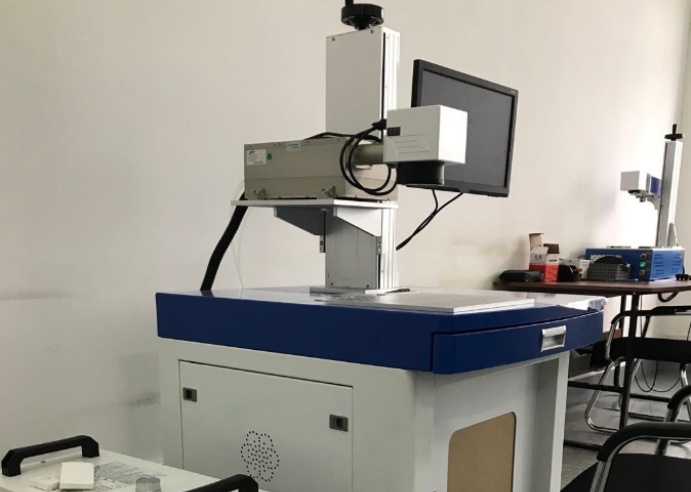

PCB（PrintedCircuitBoard，印刷電路板）是電子設備中廣泛使用的基板，由絕緣層（如FR-4材料）和導電銅層組成，表面常覆蓋阻焊層（soldermask）以保護電路。在線鐳雕二維碼通常使用CO2激光或光纖激光在PCB的阻焊層或銅層上進行雕刻。清晰度主要取決于以下因素：

-表面平整度：PCB表面通常較平整，阻焊層光滑，這有利于激光聚焦，產生高對比度的二維碼。雕刻在白色或黑色阻焊層上時，二維碼的黑白對比明顯，易于掃描。

-材料特性：阻焊層對激光吸收率高，雕刻深度可控，能形成清晰的邊緣。但若表面有劃痕或污染，可能導致模糊。

-激光參數：激光功率、速度和焦距的優化至關重要。過高功率可能燒焦材料，降低清晰度；過低功率則雕刻過淺，難以識別。

總體而言，PCB上的二維碼清晰度較高，平均識別率可達95%以上，適用于大多數工業應用，如智能手機、汽車電子等。但PCB的剛性結構可能限制在柔性設備中的應用。

COB上的在線镩雕二維碼清晰度分析

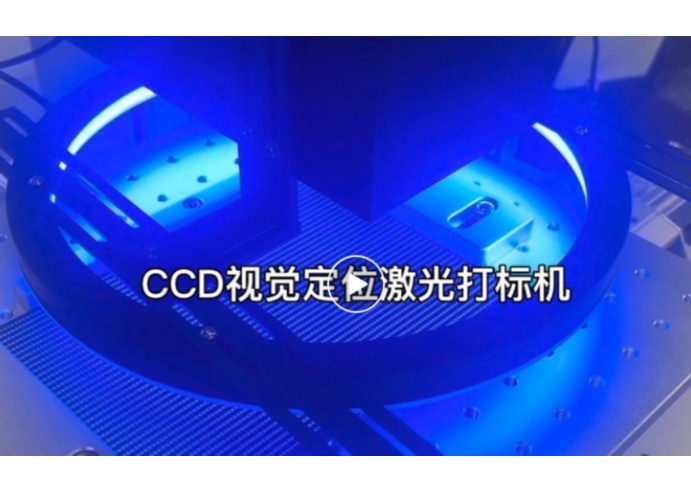

COB（ChiponBoard，板上芯片）是一種高密度封裝技術，將裸芯片直接粘合在基板上，并通過環氧樹脂封裝保護。在線鐳雕二維碼通常在環氧樹脂表面進行。清晰度受以下因素影響：

-表面不均勻性：COB的環氧樹脂表面可能存在微小凹凸或氣泡，導致激光散射，雕刻邊緣模糊。這降低了二維碼的對比度，識別率可能降至85%-90%。

-材料反射性：環氧樹脂對激光的反射率較高，需調整激光參數以增強吸收。如果樹脂顏色較深（如黑色），二維碼可能不夠明顯；淺色樹脂則對比度較好。

-封裝工藝：COB的封裝過程可能引入應力或不平整，影響雕刻精度。此外，樹脂的老化或熱膨脹可能長期影響清晰度。

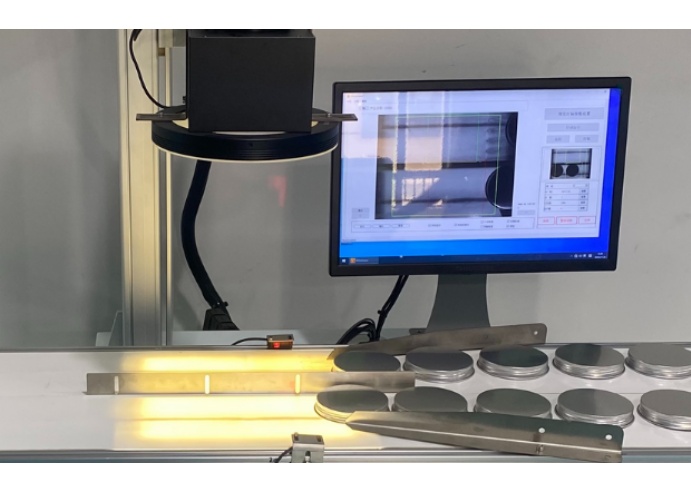

COB技術常用于空間受限的應用，如LED模塊或微型傳感器，其二維碼清晰度雖不如PCB，但通過優化激光設置（如降低功率、增加多次掃描）可改善效果。

PCB與COB清晰度對比及應用建議

從清晰度角度，PCB通常優于COB，因?yàn)槠浔砻娓鶆?、材料更易控制。具體對比如下：

-清晰度穩定性：PCB的阻焊層提供一致表面，二維碼邊緣銳利，適合高精度掃描；COB的樹脂表面可變性大，清晰度不穩定。

-環境適應性：PCB在高溫、高濕環境中可能氧化，影響二維碼耐久性；COB的封裝提供更好保護，但清晰度可能隨時間下降。

-成本與效率：PCB鐳雕過程標準化，成本較低；COB需定制參數，可能增加時間和費用。

應用建議：在需要高清晰度和可靠掃描的場合（如醫療設備或航空航天），優先選擇PCB；對于微型化設備（如可穿戴技術），COB更合適，但需通過測試優化鐳雕工藝。

結論

在線鐳雕二維碼的清晰度對電子產品的可追溯性至關重要。PCB在清晰度方面表現更優，得益于其平整表面和可控材料；COB則在高密度集成中具有優勢，但清晰度需通過工藝優化提升。制造商應根據具體應用需求選擇基板類型，并結合激光參數調整，以確保二維碼的可靠識別。

未來，隨著激光技術和材料科學的進步，兩者清晰度差距可能縮小，推動電子制造向更智能化方向發展。

5個FAQ問答

1.什么是PCB和COB？它們?cè)陔娮又圃熘杏惺裁床煌?/p>

PCB（印刷電路板）是一種由絕緣基板和導電銅層組成的基板，用于支撐和連接電子元件；COB（板上芯片）是一種封裝技術，將裸芯片直接粘合在基板上并用環氧樹脂封裝。主要區別在于：PCB適用于標準電路設計，表面平整，易于加工；COB集成度更高，節省空間，但表面可能不均勻。在二維碼鐳雕中，PCB通常提供更清晰的標記。

2.為什么二維碼清晰度在電子制造中如此重要？

二維碼清晰度直接影響掃描識別率和數據準確性。在生產線中，模糊的二維碼可能導致追蹤錯誤、質量失控或返工成本增加。高清晰度二維碼確?？焖佟⒖煽康淖詣?dòng)識別，提升效率和產品可靠性，尤其在醫療、汽車等高風險行業。

3.激光鐳雕在PCB和COB上有什么主要技術差異？

在PCB上，鐳雕多使用CO2或光纖激光，聚焦于阻焊層，參數易于標準化；在COB上，激光需適應環氧樹脂的表面特性，可能需調整功率和掃描次數以避免過度燒蝕。COB鐳雕更挑戰，因?yàn)闃?shù)脂的反射和不平整性要求更高精度的激光控制。

4.如何提高COB上的二維碼清晰度？

可通過以下方法優化：首先，選擇顏色對比度高的環氧樹脂（如淺色背景）；其次，優化激光參數，如降低功率、增加掃描速度或使用脈沖激光；最后，在封裝過程中確保表面平整，減少氣泡。實際應用中，進行樣品測試和調整是關鍵。

5.在什么情況下應選擇PCB而非COB進行二維碼鐳雕？

當應用對二維碼清晰度和掃描可靠性要求高時，如工業自動化或高端消費電子，優先選擇PCB。如果設備需要微型化、輕量化，且空間有限（如物聯網傳感器），COB更合適，但需接受清晰度可能稍低的trade-off?？傮w而言，基于成本、性能和應用場景綜合評估。
