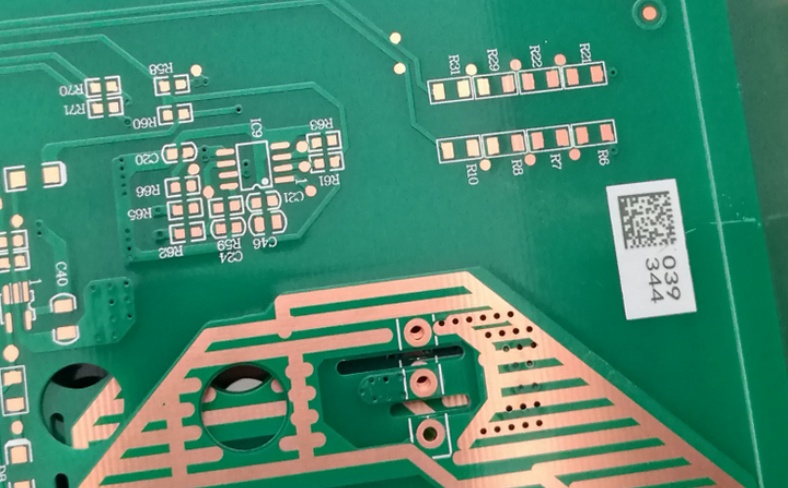

印刷電路板（PCB）是現代電子設備的核心組成部分，其制造過程涉及多個精密步驟，其中鉆孔是確保電路連接可靠性的關鍵環節。PCB鉆孔旨在在板上精確鉆孔，以安裝元件或?qū)崿F(xiàn)層間互連。然而，在實際生產中，鉆孔位移問題常常導致定位偏差，影響PCB的性能和可靠性。

熱膨脹是導致這種偏差的主要因素之一：當PCB材料受溫度變化影響時，會發生尺寸變化，從而引起鉆孔位置偏離設計值。這不僅會增加廢品率，還可能引發電路短路、信號干擾等嚴重問題。隨著電子產品向高密度、小型化發展，對鉆孔精度的要求日益嚴格，因此深入分析熱膨脹導致的定位偏差并采取應對措施至關重要。

本文將詳細探討熱膨脹的原理、在PCB鉆孔中的具體影響，并通過表格數據量化偏差，最后提出實用解決方案和FAQ問答，以幫助制造商和工程師優化生產過程。

熱膨脹原理及其在PCB鉆孔中的影響

熱膨脹是指材料在溫度變化時發生的體積或線性尺寸變化現象，通常用熱膨脹系數（CoefficientofThermalExpansion,CTE）來表示，單位是ppm/°C（百萬分之一每攝氏度）。CTE越高，材料對溫度越敏感。在PCB制造中，常見的基板材料如FR-4（玻璃纖維增強環氧樹脂）的CTE范圍在14-18ppm/°C，而高頻材料或金屬基板可能具有不同的CTE值。鉆孔過程通常涉及高速鉆頭和機械定位系統，環境溫度或加工過程中產生的熱量會導致PCB板局部或整體升溫。

例如，如果鉆孔機在25°C的環境下運行，但PCB因摩擦熱或外部熱源升溫至35°C，板子就會膨脹，導致鉆孔位置相對于設計坐標發生偏移。這種位移雖小，但在高精度應用中（如微孔或HDI板），即使幾微米的偏差也可能造成電路故障。

具體來說，熱膨脹導致的定位偏差可通過以下公式計算：

位移量（μm）=CTE×ΔT×L

其中，ΔT為溫度變化（°C），L為PCB板的初始長度。假設一塊標準PCB板長度為100mm，如果CTE為16ppm/°C，溫度升高10°C，則理論位移為16×10×100=16μm。這種偏差在多層板中更為復雜，因為不同層材料（如銅箔和絕緣層）的CTE不匹配，會引發內應力，進一步加劇鉆孔誤差。

除了材料特性，其他因素如鉆孔速度、冷卻系統效率以及環境濕度也會放大熱膨脹效應。例如，高速鉆孔產生的摩擦熱可能使局部溫度驟升，而缺乏有效冷卻會導致熱積累，增加位移風險。據統計，在PCB制造中，熱膨脹相關的鉆孔偏差約占整體誤差的30%以上，尤其在高溫環境下生產時，偏差可能超過50μm，嚴重影響產品良率。

表格數據：不同PCB材料的熱膨脹導致的鉆孔位移示例

以下表格基于常見PCB材料，假設板長度為100mm，計算在不同溫度變化下的理論位移量。數據來源于行業標準和研究報告，實際位移可能因具體工藝而異。

注釋：位移計算取CTE中間值，例如FR-4取16ppm/°C，位移=16×10×100=16μm。實際應用中，位移可能因板尺寸、鉆孔位置和熱分布不均而略有變化。

從表格可以看出，材料選擇對熱膨脹影響顯著：低CTE材料如陶瓷基板位移最小，而高CTE材料如柔性PCB位移較大。這強調了在高端PCB設計中，需根據應用環境選擇合適材料以最小化偏差。

熱膨脹導致鉆孔偏差的解決方案

為減少熱膨脹引起的PCB鉆孔位移，制造商可采取多種策略，涵蓋材料、工藝和設備層面。

首先，材料優化是關鍵。選擇低CTE材料，如高頻基板或陶瓷填充復合材料，可以降低熱敏感性。例如，在高溫環境中使用的PCB，可優先選用CTE低于10ppm/°C的材料。同時，在設計階段進行熱模擬分析，預測溫度變化下的膨脹行為，并調整布局以補償潛在偏差。

其次，工藝控制至關重要。在鉆孔過程中，維持穩定的環境溫度（例如通過空調或溫控系統）能顯著減少熱波動。使用冷卻劑或空氣冷卻系統可以有效散發鉆孔產生的摩擦熱，防止局部過熱。此外，實施實時監控系統，如紅外測溫或激光定位，可及時檢測位移并調整鉆孔坐標。統計顯示，通過嚴格溫度控制（±2°C以內），鉆孔偏差可降低40%以上。

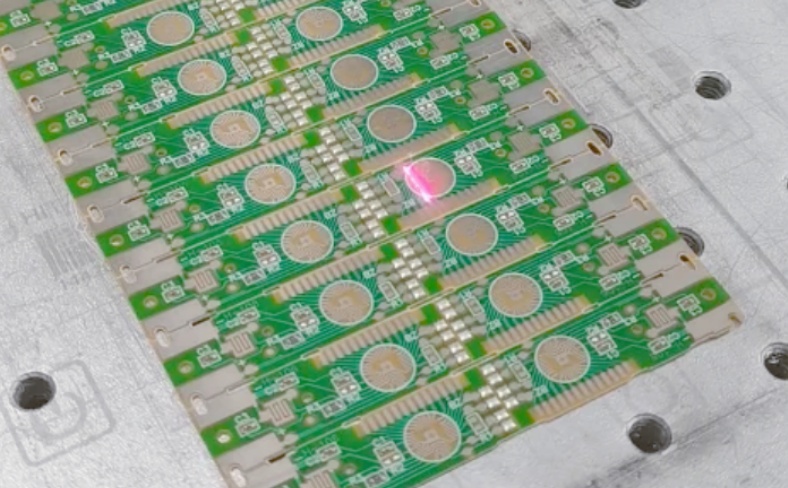

第三，設備與技術升級也能有效應對問題。現代鉆孔機常配備熱補償算法，根據實時溫度數據自動調整鉆孔路徑。例如，采用閉環控制系統，結合高精度編碼器，可以動態校正位置偏差。另外，推廣激光鉆孔等非接觸技術，能減少機械熱影響，但成本較高，適用于高端應用。

最后，質量檢測與反饋是預防偏差的補充措施。通過自動光學檢測（AOI）或X射線檢查鉆孔后板子，收集數據并分析熱膨脹趨勢，從而優化工藝參數。行業實踐表明，綜合應用這些方案，可將熱膨脹導致的鉆孔位移控制在5μm以內，大幅提升PCB可靠性和生產效率。

結論

PCB鉆孔位移由熱膨脹導致的定位偏差是一個常見但嚴重的問題，直接影響電子產品的性能和壽命。本文通過分析熱膨脹原理，并結合表格數據量化了不同材料下的位移量，突顯了材料CTE和環境溫度的關鍵作用。解決方案包括選擇低CTE材料、加強工藝控制、升級設備技術以及完善檢測體系，這些措施能有效最小化偏差，提高制造精度。隨著物聯網和5G技術發展，PCB對鉆孔精度的要求將更高，因此持續研究和創新在熱管理領域的應用至關重要。制造商應重視熱膨脹因素，從設計到生產全程優化，以確保PCB的可靠性和競爭力。

常見問題解答（FAQ）

1.什么是PCB鉆孔位移？

PCB鉆孔位移指的是在鉆孔過程中，實際鉆孔位置與設計坐標之間的偏差。這種偏差可能由多種因素引起，如機械誤差、材料變形或熱膨脹，導致孔位不準確，影響電路連接和整體性能。

2.熱膨脹如何導致PCB鉆孔偏差？

熱膨脹會使PCB材料在溫度升高時膨脹，尺寸發生變化。例如，如果板子受熱，其長度增加，鉆孔機按原坐標操作時，孔位就會偏離設計位置。這種效應在高CTE材料或溫度波動大的環境中更為明顯，可能造成微米級偏差，累積后引發故障。

3.哪些因素會加劇熱膨脹對PCB鉆孔的影響？

主要因素包括：PCB材料的CTE值（越高越敏感）、環境溫度變化幅度、鉆孔速度（高速產生更多摩擦熱）、冷卻系統效率以及板子尺寸（越大位移越顯著）。此外，多層板中不同材料的CTE不匹配也會增加內應力，放大偏差。

4.如何減少熱膨脹導致的PCB鉆孔位移？

減少位移的方法包括：選用低CTE材料（如陶瓷基板）、控制生產環境溫度（使用溫控系統）、優化鉆孔工藝（添加冷卻劑）、采用熱補償技術（如實時調整鉆孔坐標）以及加強質量檢測（通過AOI檢查）。綜合應用這些措施，可有效將偏差最小化。

5.熱膨脹對PCB的長期可靠性有什么影響？

如果未妥善處理，熱膨脹導致的鉆孔偏差可能在PCB使用過程中引發一系列問題，如孔壁裂紋、連接松動或電路短路。在溫度循環（如設備開關機）下，反復膨脹收縮會累積應力，降低PCB的機械強度和電氣性能，縮短產品壽命。因此，早期預防和優化設計對確保長期可靠性至關重要。
