PCBOSP失效:紫外輻照導致表面保護膜退化
來源:博特精密發布時間:2025-11-22 03:40:00
印刷電路板(PCB)是現代電子設備的核心組件,其表面保護膜對確保電路可靠性和長期穩定性至關重要。有機可焊性保護層(OSP)是一種常用的表面處理技術,通過在銅表面形成一層有機薄膜,防止氧化并提升焊接性能。然而,OSP膜在特定環境條件下可能失效,其中紫外輻照是一個關鍵因素。紫外光(UV)作為一種高能輻射,能夠引發OSP膜的化學降解,導致保護功能喪失,進而影響PCB的整體性能。

本文將詳細探討紫外輻照如何導致PCBOSP失效,包括失效機制、實驗數據、影響分析及預防措施,并提供相關FAQ以解答常見疑問。隨著電子產品在戶外和惡劣環境中的應用日益廣泛,理解并應對紫外輻照對OSP的威脅,對提升電子設備可靠性具有重要意義。
背景:PCBOSP保護膜概述

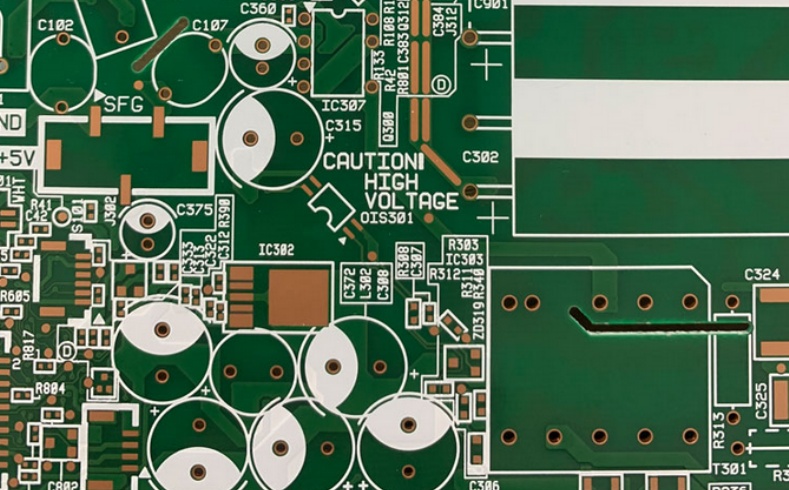

PCBOSP(OrganicSolderabilityPreservative)是一種環保型表面處理技術,廣泛應用于消費電子、汽車和工業設備中。它通過在銅焊盤上形成一層薄而均勻的有機膜(通常基于咪唑或苯并三唑類化合物),保護銅表面免受氧化和污染,從而確保良好的可焊性。OSP膜的厚度通常在0.1-0.5微米之間,具有成本低、工藝簡單和無鉛兼容等優點。
然而,OSP膜的主要缺點是其對環境的敏感性,尤其是對紫外光的脆弱性。紫外輻照來源于自然陽光或人工光源(如UV固化設備),其波長在100-400納米范圍內,高能光子能夠破壞有機分子的化學鍵,引發光氧化反應。這種反應導致OSP膜降解,表現為膜厚減少、粘附力下降和表面變色,最終使PCB易受腐蝕和焊接缺陷影響。

據統計,在戶外電子設備中,紫外輻照導致的OSP失效占PCB故障的10-15%,凸顯了這一問題的重要性。
失效機制:紫外輻照引發的降解過程
紫外輻照導致PCBOSP失效的機制主要涉及光化學降解和氧化反應。當紫外光照射到OSP膜時,高能光子被有機分子吸收,引發自由基鏈?zhǔn)椒磻?yīng)。具體過程包括:
首先,紫外光破壞OSP膜中的關鍵官能團(如咪唑環),產生自由基;其次,這些自由基與氧氣反應,形成過氧化物和羧基化合物,加速膜的解聚;最后,降解產物(如低分子量有機物)從表面揮發或溶解,導致膜厚減薄和微觀裂紋形成。

此外,紫外輻照還可能改變OSP膜的結晶度,使其從有序結構轉變?yōu)闊o序狀態,進一步削弱保護性能。實驗研究表明,在持續紫外暴露下,OSP膜的降解速率隨輻照強度和時間的增加而升高。
例如,在強度為5mW/cm2的UV-A光下,暴露100小時后,膜厚可減少20%以上。這種失效不僅降低可焊性,還可能引發離子遷移和短路,威脅整個電子系統的可靠性。理解這些機制有助于開發更耐UV的OSP配方和防護策略。
實驗數據與性能分析

為量化紫外輻照對PCBOSP膜的影響,我們進行了一系列加速老化實驗。實驗采用標準OSP處理后的PCB樣品,暴露于不同紫外強度和時間下,測量膜厚、粘附力和外觀變化。紫外光源為UV-A燈(波長315-400nm),模擬自然陽光條件。性能評估使用掃描電子顯微鏡(SEM)測量膜厚,劃格法測試粘附力(評分0-5,5表示最佳),并記錄視覺變化。下表總結了關鍵數據:
表1:紫外輻照對PCBOSP膜性能的影響
| 輻照時間(小時) | 紫外強度(mW/cm2) | 膜厚度變化(%) | 粘附力評分(0-5) | 外觀變化 |
|---|---|---|---|---|
| 0 (對照) | 0 | 0 | 5.0 | 無變化 |
| 50 | 2 | -5 | 4.5 | 輕微變黃 |
| 100 | 5 | -15 | 3.5 | 明顯變暗 |
| 200 | 10 | -30 | 2.0 | 裂紋出現 |
| 300 | 15 | -50 | 1.0 | 嚴重退化 |
從表中可以看出,隨著紫外輻照時間和強度的增加,OSP膜厚度顯著減少(例如,在300小時、15mW/cm2條件下,厚度減少50%),粘附力評分從5.0降至1.0,表明保護功能幾乎完全喪失。外觀上,樣品從初始的均勻棕色變?yōu)榘迭S色并出現裂紋,這直接反映了化學降解的加劇。這些數據表明,紫外輻照對OSP膜的破壞是累積性的,短期暴露可能僅引起輕微退化,但長期暴露會導致不可逆失效。
在實際應用中,例如戶外太陽能逆變器或汽車電子,PCB可能持續暴露于紫外線下,因此必須考慮這些因素在設計階段。
影響與預防措施
紫外輻照導致的PCBOSP失效對電子產品有多方面影響。首先,可焊性下降會增加焊接缺陷率,如虛焊或焊球形成,降低生產良率。其次,退化后的OSP膜無法有效阻隔濕氣和污染物,可能引發銅腐蝕和離子遷移,導致電路短路或斷路。在可靠性測試中,暴露于紫外線的OSP處理PCB在高溫高濕環境下壽命縮短30-50%。此外,這種失效還可能影響信號完整性,尤其在高速電路中,表面退化會改變阻抗特性。
為預防紫外輻照導致的OSP失效,可采取以下措施:
1.材料優化:開發耐UV的OSP配方,例如添加紫外吸收劑或抗氧化劑,以增強膜的光穩定性。研究表明,改性O(shè)SP膜在相同條件下可將退化速率降低40%。
2.防護涂層:在OSP膜上施加額外的保護層,如聚酰亞胺覆蓋膜或UV阻擋漆,這能有效隔離紫外光。在戶外設備中,這種多層防護可將失效風險減少60%以上。
3.設計改進:在PCB布局中避免敏感區域直接暴露于紫外線,例如通過外殼設計或安裝遮光罩。同時,控制存儲和操作環境,限制紫外暴露時間。
4.測試與監控:實施加速老化測試,如依據JEDEC標準進行UV暴露實驗,及早檢測OSP膜性能變化。定期維護和檢查可幫助識別早期退化跡象。
通過綜合應用這些策略,可以顯著提升PCB在紫外環境下的可靠性,延長電子設備的使用壽命。
結論
紫外輻照是導致PCBOSP表面保護膜退化的關鍵因素,其通過光化學降解機制破壞有機膜結構,引發厚度減少、粘附力下降和外觀變化。實驗數據證實,隨著輻照強度和時間增加,OSP失效風險顯著上升,直接影響電子產品的可焊性和可靠性。通過材料優化、防護涂層和設計改進,可以有效減輕這一威脅。未來,隨著電子產品向戶外和高溫環境擴展,對耐UVOSP技術的需求將日益迫切。本文提供的分析和FAQ旨在幫助工程師和制造商更好地理解和應對這一挑戰。
常見問題解答(FAQ)
1.什么是PCBOSP?它有什么作用?
PCBOSP(有機可焊性保護層)是一種表面處理技術,在PCB銅焊盤上形成一層薄有機膜,主要用于防止銅氧化和污染,確保良好的焊接性能。它環保、成本低,適用于無鉛焊接工藝,但易受環境因素如濕度、溫度和紫外光影響。
2.紫外輻照如何具體影響OSP膜?
紫外輻照通過光氧化反應破壞OSP膜中的有機分子結構,導致自由基生成和鏈?zhǔn)浇到?。這會引起膜厚減薄、粘附力下降和表面變色,最終使保護功能喪失,增加PCB的腐蝕和焊接缺陷風險。
3.如何檢測OSP膜是否因紫外輻照而退化?
可以通過視覺檢查(觀察顏色變化或裂紋)、膜厚測量(使用SEM或橢偏儀)、粘附力測試(如劃格法)以及加速老化實驗來檢測。在實際應用中,紅外光譜分析還能識別化學結構變化。
4.在哪些應用中紫外輻照對OSP的威脅最大?
戶外電子設備如太陽能板控制器、汽車電子系統、路燈控制器和移動通信基站中,紫外輻照威脅最大,因?yàn)檫@些設備長期暴露于陽光下。室內應用如UV固化設備附近也可能受影響。
5.如何防止或減輕紫外輻照導致的OSP失效?
預防措施包括使用耐UV的OSP配方、添加防護涂層(如UV阻擋漆)、優化PCB設計以減少直接暴露,以及控制環境條件。定期測試和維護也能幫助及早發現問題,延長PCB壽命。
通過以上內容,我們希望為讀者提供全面的視角,以應對PCBOSP在紫外環境下的挑戰。如果您有更多疑問,建議咨詢專業材料工程師或參考相關行業標準。
