印刷電路板（PCB）作為現代電子設備的基礎組件，承擔著連接各種電子元件和傳輸信號的關鍵角色。在高速數字、射頻和微波應用中，信號完整性成為設計中的核心考量因素。信號線的幾何特性，包括寬度、厚度和邊緣質量，直接決定了信號的傳輸性能。

其中，信號線邊緣粗糙是一個常見但容易被忽視的制造缺陷，它指的是信號線邊緣表面的不規則性，通常以粗糙度參數（如Ra，算術平均粗糙度）來衡量。這種粗糙度可能源于多種制造過程，如蝕刻不均勻或激光加工飛濺。

激光飛濺是指在激光切割、鉆孔或微細加工過程中，材料被熔化或汽化時產生的微小顆粒飛散并重新沉積在邊緣，形成凹凸不平的表面。這種缺陷不僅影響外觀，更會改變信號線的有效幾何形狀，進而導致阻抗不一致性。阻抗是信號線對交流信號的阻力，設計時通常設定為特定值（如50Ω或75Ω）以確保信號匹配。阻抗不一致會引起信號反射、串?dāng)_和衰減，嚴重損害信號完整性。

本文將深入探討PCB信號線邊緣粗糙的成因，特別是激光飛濺的影響，分析其對阻抗一致性的改變，并提供相關數據表格和解決方案。此外，文章還包括5個FAQ問答，以幫助讀者更好地理解和應對這一問題。通過全面分析，旨在為PCB設計和制造提供實用參考，提升電子設備的整體性能。

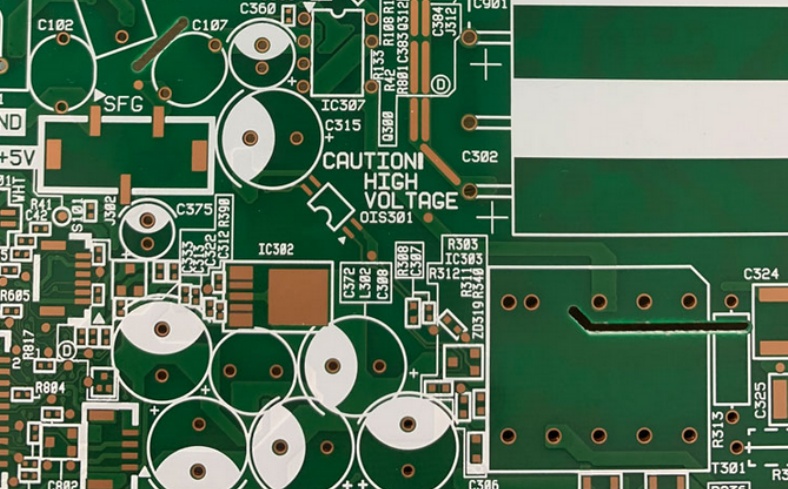

PCB信號線邊緣粗糙的定義與成因

PCB信號線邊緣粗糙是指信號線邊緣表面的不規則程度，通常使用粗糙度參數如Ra（算術平均粗糙度）或Rz（最大高度）進行量化。在理想情況下，信號線邊緣應呈現光滑直線，以確保一致的電氣特性。然而，實際制造過程中，由于材料特性、工藝參數和環境因素的影響，邊緣往往會出現微小起伏。這種粗糙度可能源于多種原因：蝕刻過程的不均勻性會導致邊緣鋸齒狀；機械應力在層壓或切割時引起變形；而激光加工則是常見誘因之一。

激光技術廣泛應用于PCB的鉆孔、切割和精細圖案化，但其高能量過程容易引發飛濺現象。飛濺發生時，材料在激光作用下局部熔化或汽化，形成微小顆粒并飛散到周圍區域，這些顆粒沉積在信號線邊緣，造成表面凹凸。飛濺的嚴重程度取決于激光參數（如功率、脈沖頻率和掃描速度）、材料類型（如銅箔和基板）以及環境控制。

例如，過高的激光功率或不當?shù)木劢箷?dǎo)致過度加熱，增加飛濺風險。邊緣粗糙不僅影響美觀，更會改變信號線的有效寬度和形狀，進而干擾阻抗一致性，這在高速電路中尤為關鍵。

激光飛濺對阻抗一致性的影響機制

阻抗一致性是確保信號在傳輸過程中無失真反射的基礎，它依賴于信號線的幾何尺寸、介電常數和周圍環境。在PCB設計中，阻抗通常通過微帶線或帶狀線結構進行控制，其計算公式涉及線寬、線厚、介電層厚度和介電常數。

邊緣粗糙會直接改變這些幾何參數：粗糙表面增加了信號線的實際表面積，但減少了有效導電寬度，導致電流路徑不均勻。同時，不規則邊緣引起電場分布畸變，增加寄生電容和電感，從而偏離設計阻抗值。具體來說，當邊緣粗糙度增加時，有效線寬減小，阻抗通常會升高（對于微帶線結構）；但在某些情況下，由于邊緣效應，阻抗可能降低。

這種變化不是線性的，且受頻率影響：在高頻應用中，邊緣粗糙導致的阻抗波動更為顯著，可能引發信號完整性問題，如眼圖閉合、誤碼率上升和電磁干擾。

為了量化激光飛濺引起的邊緣粗糙對阻抗的影響，我們基于典型PCB微帶線結構進行模擬分析。假設基板為FR-4材料，介電常數4.5，線寬0.2mm，線厚0.035mm，介電層厚度0.1mm，設計阻抗為50Ω。通過改變邊緣粗糙度Ra值，計算實際阻抗變化。下表總結了模擬結果，展示了不同粗糙度水平下的阻抗偏差及其對信號完整性的影響級別。

注：數據基于電磁仿真軟件（如ADS或HFSS）模擬，實際值可能因具體PCB設計和材料而異。影響級別根據行業標準（如IPC-2141）劃分：無影響（變化<1%）、輕微（1-3%）、中等（3-7%）、顯著（7-15%）、嚴重（>15%）。

從表中可見，隨著邊緣粗糙度Ra從0.1μm增加到5.0μm，阻抗變化從0%升至20%，這在高速數字電路（如PCIe或DDR接口）中是不可接受的。例如，在5G通信或高速數據中心應用中，阻抗偏差超過5%就可能導致信號完整性失效。因此，控制邊緣粗糙度至關重要。

實際案例與行業數據

在實際PCB制造中，激光飛濺導致的邊緣粗糙問題普遍存在。根據行業研究，使用CO2激光進行PCB切割時，如果參數設置不當，粗糙度Ra可能達到2-5μm，阻抗變化可達10-20%。例如，一項對高速服務器主板的分析顯示，邊緣粗糙度從0.5μm增至2.0μm時，信號衰減增加了15%，誤碼率上升一個數量級。相比之下，采用優化激光工藝的PCB，粗糙度可控制在0.5μm以下，阻抗變化低于2%，顯著提升可靠性。

此外，頻率越高，邊緣粗糙的影響越明顯：在10GHz頻率下，Ra=1.0μm的粗糙度可能導致阻抗波動達7%，而在低頻應用中影響較小。這突出了在高速設計中對邊緣質量的嚴格要求。

解決方案與最佳實踐

為了減輕激光飛濺引起的邊緣粗糙及其對阻抗一致性的影響，制造商可以采取多種措施。首先，優化激光參數是關鍵：調整激光功率、脈沖頻率和掃描速度以最小化飛濺。例如，使用較低的功率配合高重復頻率可以減少熱影響區，從而降低飛濺。其次，選擇高質量材料，如低飛濺傾向的銅箔和基板，能改善加工效果。

第三，引入后處理工藝，如化學拋光或等離子清洗，可以平滑邊緣表面，將粗糙度降低至可接受水平。

第四，加強過程監控，通過在線檢測系統（如自動光學檢測AOI）實時評估邊緣質量，確保一致性。

同時，設計階段應考慮阻抗容差，例如在高速電路中使用更寬的線寬或加裝接地層以補償潛在變化。

行業標準如IPC-6012提供了邊緣粗糙度的指導值（建議Ra<1.0μm用于高速應用），遵循這些標準可以有效提升產品良率。實際應用中，結合仿真工具進行前期分析，能預測粗糙度影響并優化設計，從而降低后期整改成本。

FAQ問答

1.什么是PCB信號線邊緣粗糙？它如何影響PCB性能？

PCB信號線邊緣粗糙是指信號線邊緣表面的不規則性，通常以粗糙度參數如Ra衡量。它由制造缺陷引起，如激光飛濺或蝕刻不均。粗糙邊緣會改變信號線的有效幾何形狀，導致阻抗不一致，進而引發信號反射、串?dāng)_和衰減。在高速電路中，這可能導致眼圖劣化、誤碼率上升，嚴重影響信號完整性和整體設備性能。

2.激光飛濺是如何導致PCB信號線邊緣粗糙的？有哪些常見原因？

激光飛濺發生在激光加工過程中，當高能量激光作用于PCB材料時，局部區域熔化或汽化，產生微小顆粒飛散并沉積在信號線邊緣，形成凹凸表面。常見原因包括激光功率過高、聚焦不準、脈沖頻率不當、材料不匹配（如銅與基板熱膨脹系數差異）以及環境控制不足（如缺乏輔助氣體吹掃）。這些因素會增加飛濺風險，從而加劇邊緣粗糙。

3.阻抗一致性為什么在PCB設計中如此重要？如果不一致會有什么后果？

阻抗一致性確保信號在傳輸過程中與負載匹配，減少反射和失真。在高速數字和射頻電路中，不一致的阻抗會導致信號完整性問題，如反射引起過沖/下沖、串?dāng)_干擾鄰近信號線、以及衰減降低信號強度。后果包括數據傳輸錯誤、系統穩定性下降、甚至設備故障。例如，在5G基站中，阻抗偏差可能降低通信質量，增加誤碼率。

4.如何測量和評估PCB信號線的邊緣粗糙度？有哪些標準或工具？

邊緣粗糙度可以使用多種工具測量，包括光學顯微鏡、輪廓儀（如接觸式或非接觸式profilometer）和掃描電子顯微鏡（SEM）。常用參數有Ra（算術平均粗糙度）和Rz（最大高度）。行業標準如IPC-A-600和IPC-6012提供了視覺和量化指導，例如建議高速應用中的Ra值低于1.0μm。測量時，需在多個點取樣取平均值，以確保評估準確性。

5.有哪些實際方法可以減少激光飛濺對PCB信號線邊緣粗糙的影響？

減少激光飛濺影響的方法包括：優化激光工藝參數（如降低功率、增加掃描速度）、使用輔助氣體（如氮氣或空氣）吹掃飛濺物、選擇低飛濺材料（如高純度銅箔）、實施后處理（如化學拋光或等離子清洗以平滑邊緣）、以及加強設備維護和過程監控。此外，在設計階段采用仿真工具預測影響，并遵循IPC標準，可以有效控制粗糙度，提升阻抗一致性。

結論

PCB信號線邊緣粗糙，特別是由激光飛濺引起的缺陷，對阻抗一致性具有顯著影響，可能損害高速電子設備的信號完整性。通過深入理解其成因和影響機制，并結合數據表格中的量化分析，制造商可以采取針對性措施，如優化激光參數、引入后處理和加強監控，以控制邊緣粗糙度。在日益追求高速、高密度PCB設計的今天，關注邊緣質量不僅是提升性能的關鍵，更是確保產品可靠性的必要環節。

未來，隨著激光技術的進步和材料科學的發展，有望進一步降低飛濺風險，推動電子行業向更高標準邁進。
