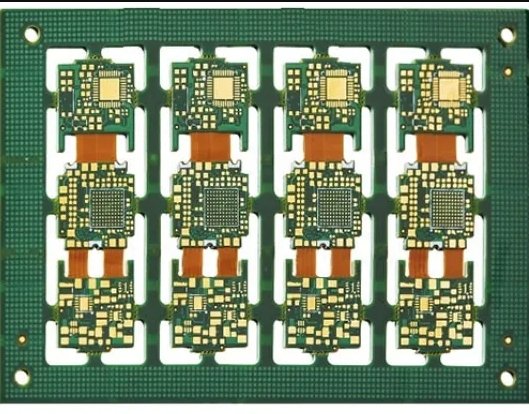

軟硬結合板（Rigid-Flex PCB）是集剛性電路板與柔性電路板于一體的復合結構，既擁有剛板的良好支撐性和焊接性，又具備軟板的可彎折、適配性強的優勢，廣泛應用于手機、可穿戴設備、汽車電子、醫療儀器等領域。

一、問題背景：軟硬結合板結構特性與漲縮挑戰

但正因為其“剛?cè)岵钡臉?gòu)造，在熱處理、焊接、貼合等加工環節中，剛性部分（如FR4）和柔性部分（如PI聚酰亞胺膜）之間由于熱膨脹系數（CTE）差異大，常出現熱應力不均，導致：

* 對位偏移（尤其是在二次貼合或?qū)訅汉蟮募す忏@孔環節）

* 板材漲縮不一致

* 焊盤或過孔對位精度不足

* 柔性區局部起皺或拱起，影響可靠性

這一問題尤其在微型化、高密度布線設計（HDI）中影響顯著，直接關系到成品率與產品壽命。

二、熱膨脹系數差異的具體影響分析

當溫度升高至120~150°C以上（如在層壓或回流焊過程中），PI材料漲縮幅度遠超F(xiàn)R4，加之兩者復合連接的工藝特性，會引起界面應力集中和面內尺寸扭曲。一旦在后續激光鉆孔或切割時未進行補償，便會出現孔位偏移、誤差累計等現象。

三、工藝解決思路：激光精密切割+應力釋放設計

針對漲縮問題，通常采用以下控制措施：

1. 預熱處理：在貼合前對PI膜進行預熱，釋放部分應力。

2. 補償設計：在CAM制圖中預留熱膨脹方向上的補償空間。

3. 激光精密切割與打孔：采用高精度冷加工設備，對柔性部分進行“無熱變形”的微處理。

4. 對位閉環系統：在切割時采用CCD自動對位系統，根據實際板材漲縮進行動態修正。

其中，第3點是提升制程精度的關鍵。而采用紫外皮秒激光設備，正是解決漲縮偏移與熱應力累積的理想方案。

四、推薦設備：BT3030-2紫外皮秒激光切割機

BT3030-2是博特精密推出的專業紫外皮秒激光加工設備，適用于FPC、軟硬結合板、PI膜、PCB打孔切割等高精度工藝場景。

★ 關鍵技術參數：

★ 核心優勢說明：

* 熱影響極?。浩っ爰壖す饷}寬可避免材料產生明顯熱應力，不會因加工本身帶來漲縮或碳化問題；

* 柔性補償切割：適應柔性材料微漲縮后產生的輕微變形，通過視覺對位進行實時修正，提升切割與鉆孔精度；

* 適配多材料結構：同時適應FR4與PI等多種材料層，特別適合軟硬結合板的異材組合加工。

五、應用案例解析

某可穿戴設備供應鏈客戶在批量生產R-F PCB時，曾因高溫層壓后柔性區域?qū)ξ黄疲瑢?dǎo)致激光鉆孔成品率僅87%。使用BT3030-2后，通過以下方式優化了工藝流程：

* 在層壓前對PI進行80°C×30min預烘

* 貼合后靜置2小時，再進入BT3030-2切割工序

* 切割程序中啟動自動對位功能，按實測漲縮值修正圖紙坐標

最終成品孔位精度控制在±8μm以內，整板良率提升至99.1%。

六、未來趨勢與建議

隨著5G、AIoT等產品向小型化、高密度方向發展，軟硬結合板的設計將更加復雜，漲縮偏移問題會更加突出。企業應從以下幾個維度進行系統優化：

1. 材料預選：優先選擇CTE接近的材料體系，或?qū)θ嵝圆牧线M行處理（如增強PI膜）。

2. 高精度加工設備引入：以BT3030-2為代表的冷激光切割設備，將成為未來高端FPC/HDI工藝的核心裝備。

3. 設計與制造聯動：實現CAM端與設備端數據閉環，實時動態補償漲縮誤差。

七、結語：以工藝精度保障產品可靠

軟硬結合板作為高性能電子產品的重要基礎，其漲縮控制能力不僅體現了企業的制造水平，更直接關系到最終產品的性能與口碑。通過科學的材料管理、熱處理策略與以BT3030-2為核心的激光精密加工系統，企業將能有效解決對位偏移、漲縮失控等核心問題，邁向更高端、更可靠的制造水平。
